Pour une poutre sollicitée uniquement à la traction, la détermination du ferraillage se fait conformément à l'EN-1992-1-1. Sur la base de ce modèle, il s'agit de montrer comment le logiciel de calcul RFEM traite automatiquement les armatures de béton qui s'impose selon les Eurocodes.

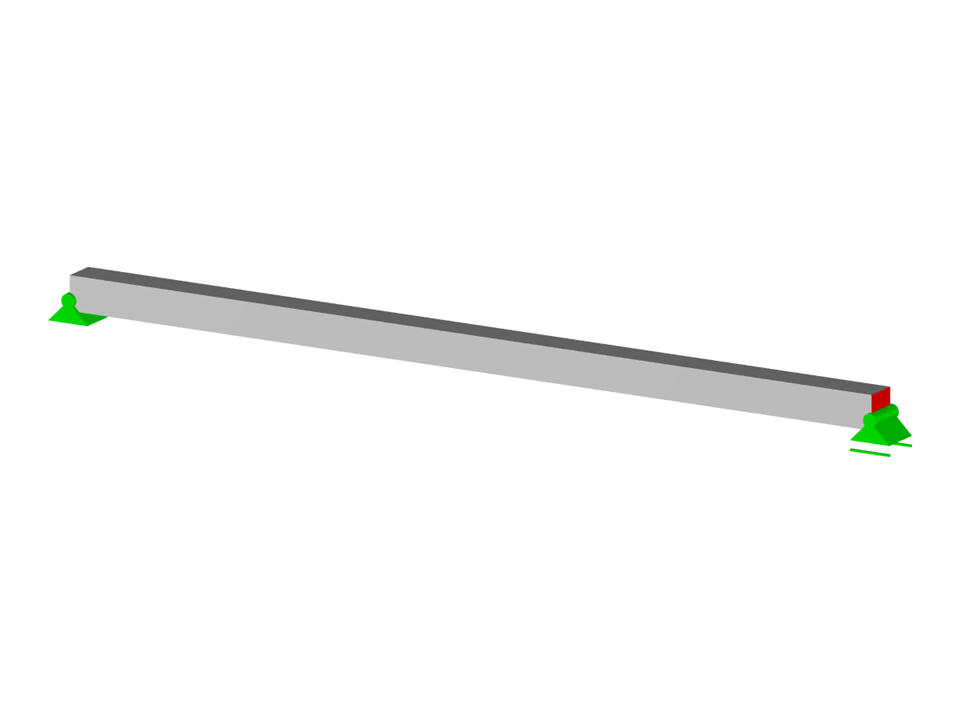

Poutre isostatique
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 0,500 t |
| Cotation fonctionnelle | 5,000 x 0,000 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
