[IT] FAQ 000233 | Le armature superiore e inferiore sembrano invertite nel grafico ...

Domanda:

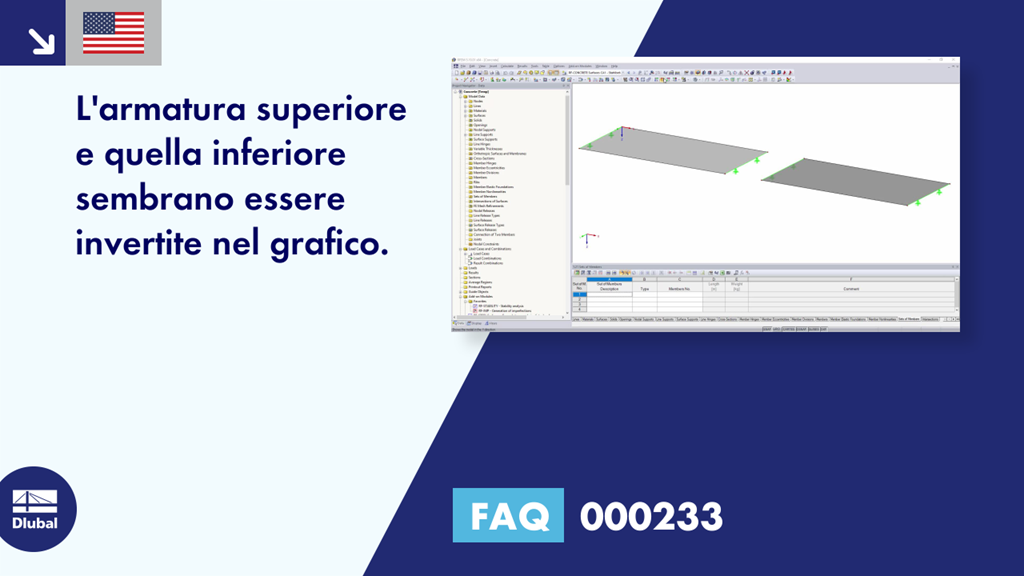

Le armature superiore e inferiore sembrano essere invertite nel grafico.

Risposta:
Il motivo: Ogni superficie ha un sistema di coordinate locale (x, y, z) in RFEM. Le coordinate x e y rimangono nella superficie, z è perpendicolare alla superficie.

I lati superiore e inferiore di una superficie sono determinati dalla direzione dell'asse z. La direzione in cui punta l'asse z locale è il lato inferiore di una superficie. Normalmente, questo asse z locale punta verso il basso. A seconda della direzione di definizione delle linee di contorno e dell'ordine in cui le linee sono state cliccate, può anche essere possibile che l'asse z locale punti verso l'alto.

Tuttavia, questo può essere corretto molto facilmente. Si prega di visualizzare prima i sistemi di coordinate della superficie locale. Procedi come segue:

Attiva il navigatore Visualizza sul lato sinistro dello schermo. Puoi farlo usando la seconda scheda nella parte inferiore del navigatore. Qui, è possibile impostare tutte le proprietà di visualizzazione in una struttura a forma di albero.

Aprire il ramo "Modello" → "Superfici" e attivare la casella di controllo davanti alla voce "Sistemi di assi delle superfici x, y, z".

L'armatura inferiore si trova sul lato della piastra dove la direzione z è positiva.

Per invertire la direzione dell'asse z locale, fare clic con il pulsante destro del mouse sulla superficie pertinente e selezionare "Inverti sistema di assi locali" nel menu di scelta rapida.
