Question :

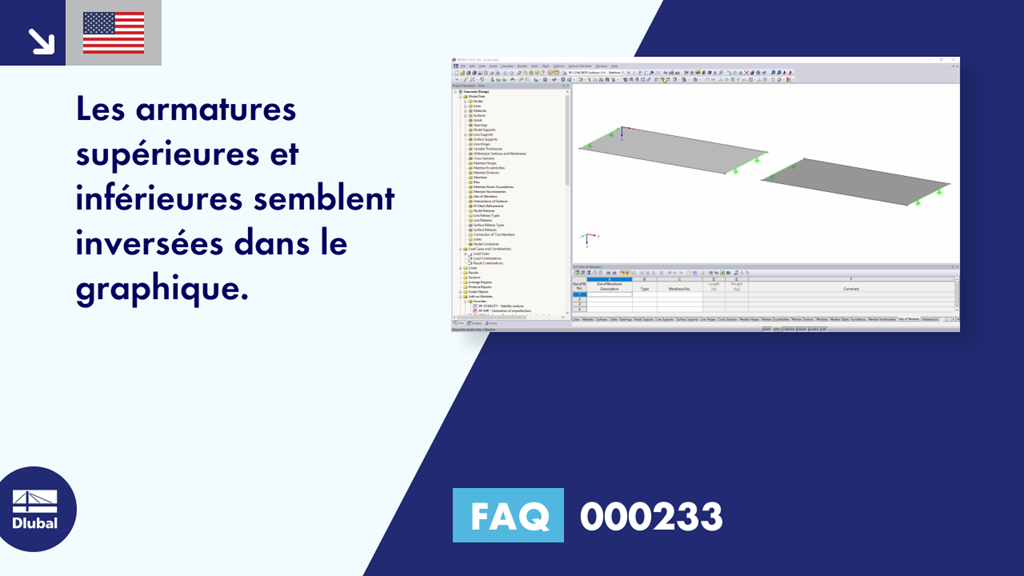

Les armatures supérieures et inférieures semblent inversées dans le graphique.
Réponse :
En effet, chaque surface a un système de coordonnées local (x, y, z) dans RFEM. Les coordonnées x et y se trouvent dans la surface, z est perpendiculaire à la surface.
Les côtés supérieur et inférieur d’une surface sont déterminés par la direction de l’axe z. La direction dans laquelle pointe l'axe z local est le côté inférieur d'une surface. Normalement, cet axe z local pointe vers le bas. Selon la direction de définition des lignes de contour et l’ordre dans lequel les lignes ont été cliquées, il est également possible que l’axe z local pointe vers le haut.
Cela peut cependant être corrigé très facilement. Veuillez d’abord afficher les systèmes de coordonnées de surface locaux. Procédez comme suit :
Activez le Navigateur-Afficher dans la partie gauche de l’écran à l’aide du deuxième onglet en bas du navigateur. Vous pouvez y définir toutes les propriétés d’affichage sous forme d’arborescence.
Ouvrez la branche « Modèle » → « Surfaces » et cochez la case devant l’entrée « Systèmes d’axe de surface x, y, z ».
L’armature inférieure se trouve du côté de la plaque où la direction z est positive.
Pour inverser la direction de l’axe local z, cliquez-droit sur la surface appropriée et sélectionnez « Inverser le système d’axe local » dans le menu contextuel.
