Dotaz

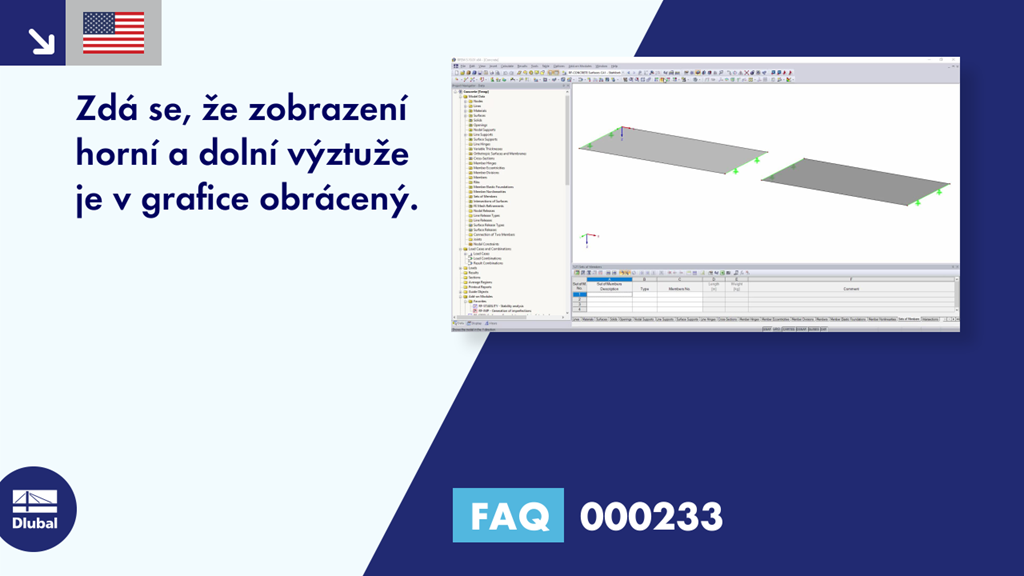

Zdá se, že zobrazení horní a dolní výztuže je v grafice obrácený.

Odpověď

Důvod: V programu RFEM má každá plocha lokální souřadný systém (x,y,z). Souřadnice x a y leží v ploše, souřadnice z je kolmá na plochu.

Horní a dolní strana plochy je určena směrem osy z. Směr, ve kterém se lokální osa z zobrazuje, je dolní stranou plochy. Obvykle tato lokální osa z směřuje dolů. V závislosti na směru definování hraničních linií a na pořadí, v jakém bylo na linie kliknuto, se však může také stát, že lokální osa z bude směřovat nahoru.

To ovšem lze velmi snadno upravit. Nejdříve prosím zobrazte lokální souřadné systémy ploch. Postupujte prosím následovně:

Aktivujte navigátor Zobrazit na levé straně obrazovky. To lze provést pomocí druhé záložky v dolní části navigátoru. Zde je možné nastavit všechny vlastnosti zobrazení ve stromové struktuře.

Otevřete položku "Model" → "Plochy" a zaškrtněte možnost "Osové systémy plochy x,y,z".

Spodní výztuž leží na straně desky, kde je směr z kladný.

Pro obrácení směru lokální osy z klikněte pravým tlačítkem myši na příslušnou plochu a v místní nabídce vyberte možnost "Otočit lokální souřadný systém".
