Frage:

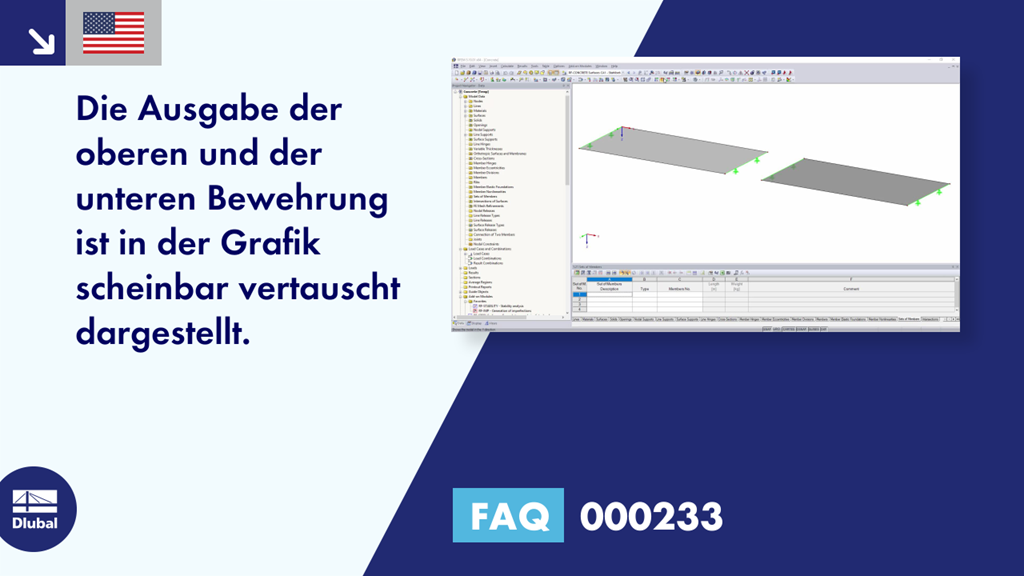

Die Ausgabe der oberen und der unteren Bewehrung ist in der Grafik scheinbar vertauscht dargestellt.
Antwort:
Hintergrund: Jede Fläche hat in RFEM ein lokales Koordinatensystem (x,y,z). Die Koordinaten x und y liegen in der Fläche, z steht senkrecht auf der Fläche.
Die Ober- und die Unterseite einer Fläche wird durch die Richtung der z-Achse bestimmt. Die Richtung, in der die lokale z-Achse zeigt, ist die Unterseite einer Fläche. Normalerweise zeigt diese lokale z-Achse nach unten. Abhängig von der Definitionsrichtung der Begrenzungslinien und der Reihenfolge, in welcher die Linien angeklickt wurden, kann es jedoch auch möglich sein, dass die lokale z-Achse nach oben zeigt.
Das kann aber sehr leicht korrigiert werden. Bitte lassen Sie sich zunächst die lokalen Flächenkoordinatensysteme anzeigen. Gehen Sie dazu wie folgt vor:
Aktivieren Sie auf der linken Bildschirmseite den Zeigen-Navigator. Das geschieht durch das zweite Register an der Unterseite des Navigators. Hier können alle Anzeigeeigenschaften in einer baumförmigen Struktur eingestellt werden.
Öffnen Sie den Zweig "Modell" → "Flächen" und aktivieren Sie das Kontrollfeld vor dem Eintrag "Flächen-Achsensysteme x,y,z".
Die untere Bewehrung liegt auf der Seite der Platte, auf der die z-Richtung positiv ist.
Um die Richtung der lokalen z-Achse umzukehren, klicken Sie nun mit der rechten Maustaste auf die betreffende Fläche und wählen Sie im Kontextmenü den Eintrag "Lokales Achsensystem umkehren".
