Pytanie:

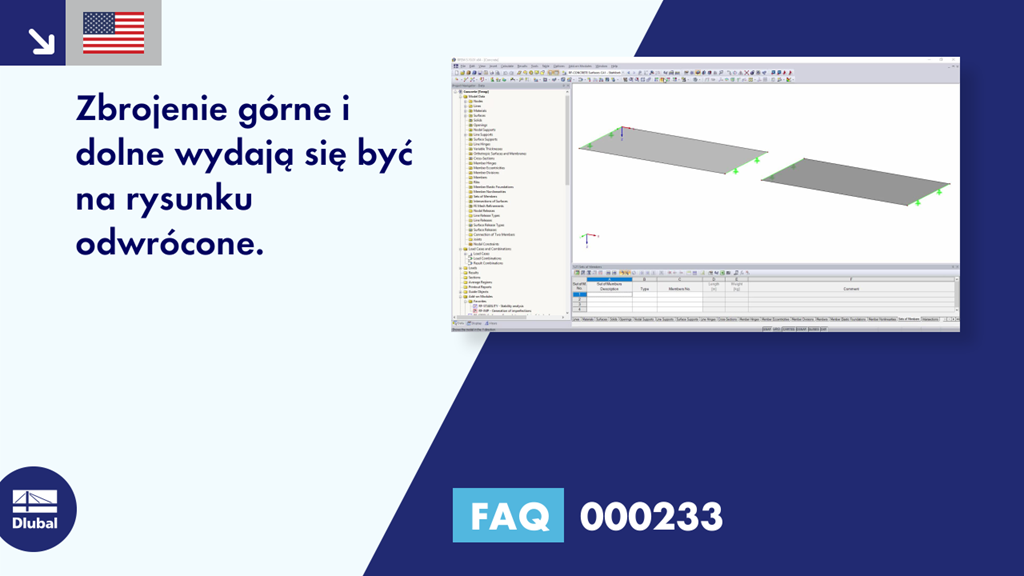

Górne i dolne zbrojenie wydają się być na rysunku zamienione miejscami.
Odpowiedź:
Powód: Każda powierzchnia ma lokalny układ współrzędnych (x, y, z) w programie RFEM. Współrzędne x i y spoczywają na powierzchni, z jest prostopadła do powierzchni.
Górna i dolna strona powierzchni są określane przez kierunek osi z. Kierunek wskazywany przez lokalną oś z stanowi dolną stronę powierzchni. Zazwyczaj ta lokalna oś z jest skierowana w dół. W zależności od kierunku definiowania linii granicznych oraz kolejności klikania linii może istnieć możliwość skierowania lokalnej osi z w górę.
Można to jednak bardzo łatwo skorygować. Najpierw należy wyświetlić lokalne układy współrzędnych powierzchni. W tym celu należy wykonać następujące kroki:
Aktywować nawigator Wyświetlić po lewej stronie ekranu. Można to zrobić za pomocą drugiej zakładki u dołu nawigatora. Tutaj można ustawić wszystkie właściwości wyświetlania w postaci drzewa.
Otworzyć gałąź "Model" → "Powierzchnie" i aktywować pole wyboru przed wpisem "Układy osiowe powierzchni x, y, z".
Dolne zbrojenie znajduje się po stronie płyty, po której kierunek z jest dodatni.
Aby odwrócić kierunek lokalnej osi z, należy kliknąć odpowiednią powierzchnię prawym przyciskiem myszy i wybrać opcję „Odwrócić lokalny układ osi” w menu kontekstowym.
