Per un carico concentrato nel mezzo di una fune, ottengo forze di vincolo e funi ragionevoli. Die Verformung aber ist nicht nachvollziehbar. Qual è il motivo?

Q: Per un carico concentrato nel mezzo di una fune, ottengo forze di vincolo e funi ragionevoli. Die Verformung aber ist nicht nachvollziehbar. Qual è il motivo?

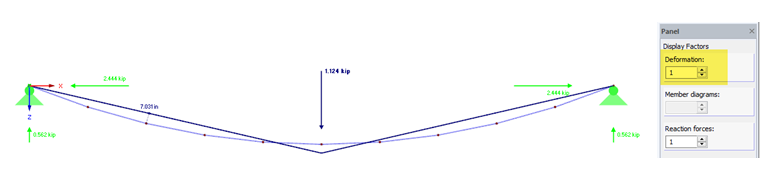

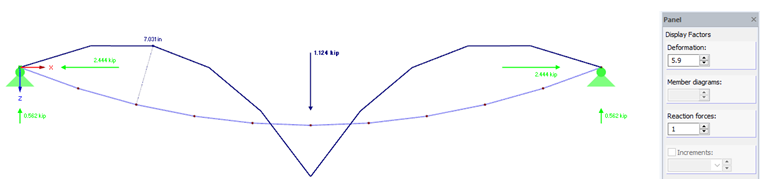

Questa rappresentazione insolita è dovuta al coefficiente di visualizzazione per gli spostamenti generalizzati. Wenn Sie diesen Faktor auf 1 setzen, ergibt sich das realistische Verformungsbild ohne Überhöhung.Den Faktor können Sie im Panel einstellen. Es wird angezeigt, sobald Ergebnisse vorliegen. Es kann auch über das Menü "Ansicht → Steuerpanel" eingeblendet werden.Mit dem Faktor 1 ist deutlich zu erkennen, dass das Seil durch die Kraft in der Mitte gestrafft wird. Dadurch verschieben sich die weiter außen befindlichen Knoten nach oben.

Question

Per un carico concentrato nel mezzo di una fune, ottengo forze di vincolo e funi ragionevoli. Die Verformung aber ist nicht nachvollziehbar. Qual &#232; il motivo?

Accepted Answer

Questa rappresentazione insolita &#232; dovuta al coefficiente di visualizzazione per gli spostamenti generalizzati. Wenn Sie diesen Faktor auf 1 setzen, ergibt sich das realistische Verformungsbild ohne &#220;berh&#246;hung.Den Faktor k&#246;nnen Sie im Panel einstellen. Es wird angezeigt, sobald Ergebnisse vorliegen. Es kann auch &#252;ber das Men&#252; "Ansicht → Steuerpanel" eingeblendet werden.Mit dem Faktor 1 ist deutlich zu erkennen, dass das Seil durch die Kraft in der Mitte gestrafft wird. Dadurch verschieben sich die weiter au&#223;en befindlichen Knoten nach oben.
