Domanda:

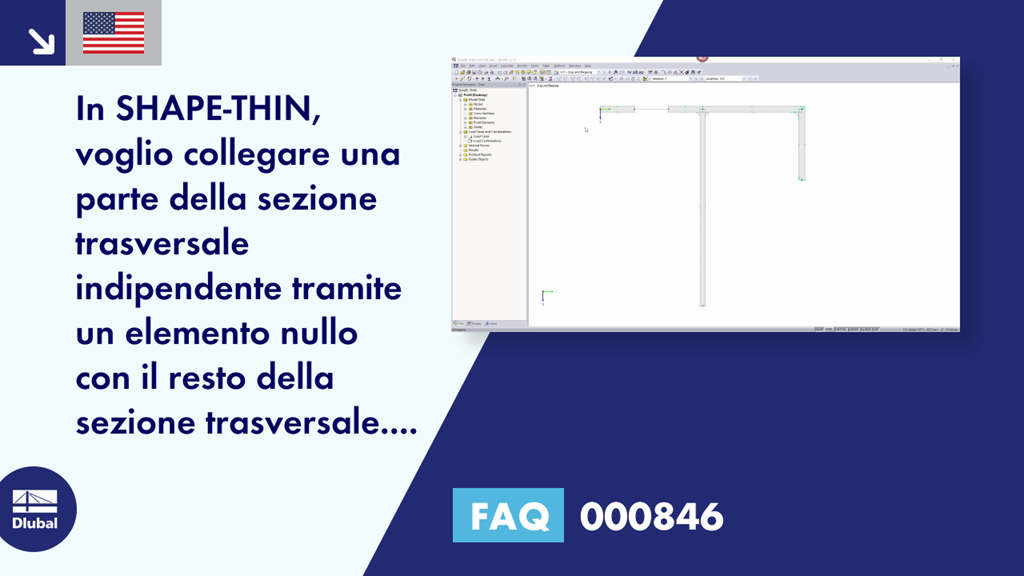

In SHAPE‑THIN, voglio collegare una parte della sezione trasversale indipendente tramite un elemento nullo con il resto della sezione trasversale. Graficamente, questo non è un problema. Per il calcolo, tuttavia, SHAPE‑THIN chiede sempre di specificare uno spessore t* per il calcolo del taglio.
Risposta:
Nel capitolo 7.2.1 del manuale SHAPE‑THIN, è possibile trovare le formule per le aree di taglio e il momento di inerzia torsionale di Bredt's. Lì, lo spessore dell'elemento t* è nel denominatore, quindi la divisione per zero sarebbe un problema. Per gli elementi nulli "liberi", è necessario definire uno spessore equivalente, ad esempio lo spessore di uno degli elementi adiacenti.
Selezionare l'elemento nullo e attivare l'opzione "Spessore di taglio efficace" nella finestra di dialogo "Modifica elemento". La casella di testo t* diventa accessibile. Quindi il calcolo è possibile.
