[EN] FAQ 000846 | V programu SHAPE-THIN chci připojit samostatně stojící část průřezu pomocí ...

FAQ 000846

Dotaz:

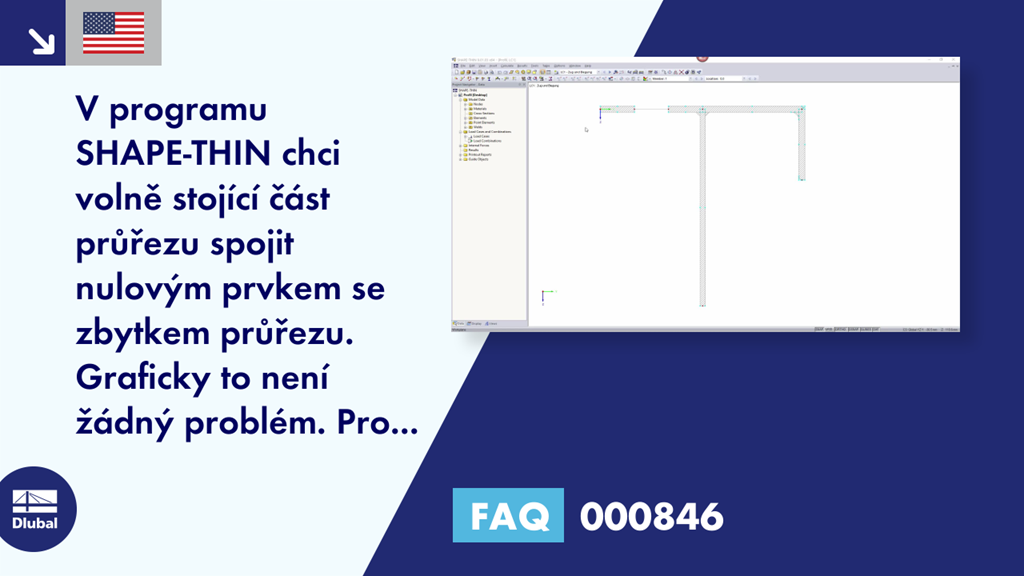

V programu SHAPE-THIN chci volně stojící část průřezu spojit nulovým prvkem se zbytkem průřezu. Graficky to není žádný problém. Pro výpočet však program SHAPE -THIN vždy vyžaduje zadání tloušťky t* pro výpočet smyku.

Odpověď:
V kapitole 7.2.1 manuálu k programu SHAPE -THIN najdete vzorce pro smykové plochy a Bredt ' pro krouticí moment setrvačnosti. Tam je tloušťka prvku t* ve jmenovateli, takže dělení nulou by byl problém. U „volných“ nulových prvků byste měli zadat ekvivalentní tloušťku, například tloušťku sousedních prvků.

Vyberte nulový prvek a v dialogu "Upravit prvek" aktivujte možnost "Účinná smyková tloušťka". Otevře se textové pole t*. Poté je možný výpočet.
