Question :

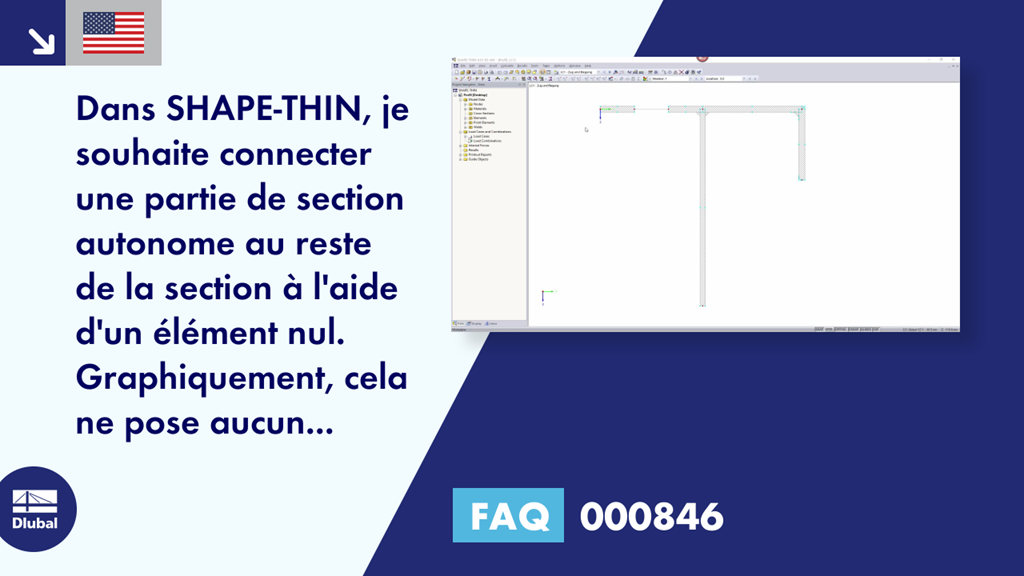

Dans SHAPE-THIN, je souhaite connecter une partie de section autonome au reste de la section à l'aide d'un élément nul. Graphiquement, cela ne pose aucun problème. Cependant, SHAPE-THIN demande toujours de préciser une épaisseur t* pour le calcul de cisaillement lors du calcul.
Réponse :
Le chapitre 7.2.1 du manuel SHAPE-THIN contient les formules des aires de cisaillement et du moment d'inertie de torsion de Bredt'. Dans ce cas, l'épaisseur de l'élément t * est dans le dénominateur, la division par zéro serait donc un problème. Pour les éléments nuls « libres », vous devez définir une épaisseur équivalente, par exemple l'épaisseur de l'un des éléments adjacents.
Sélectionnez l'élément nul et activez l'option « Épaisseur efficace de cisaillement » dans la boîte de dialogue « Modifier l'élément ». La zone de texte t* devient alors accessible. Le calcul est alors possible.
