Pytanie:

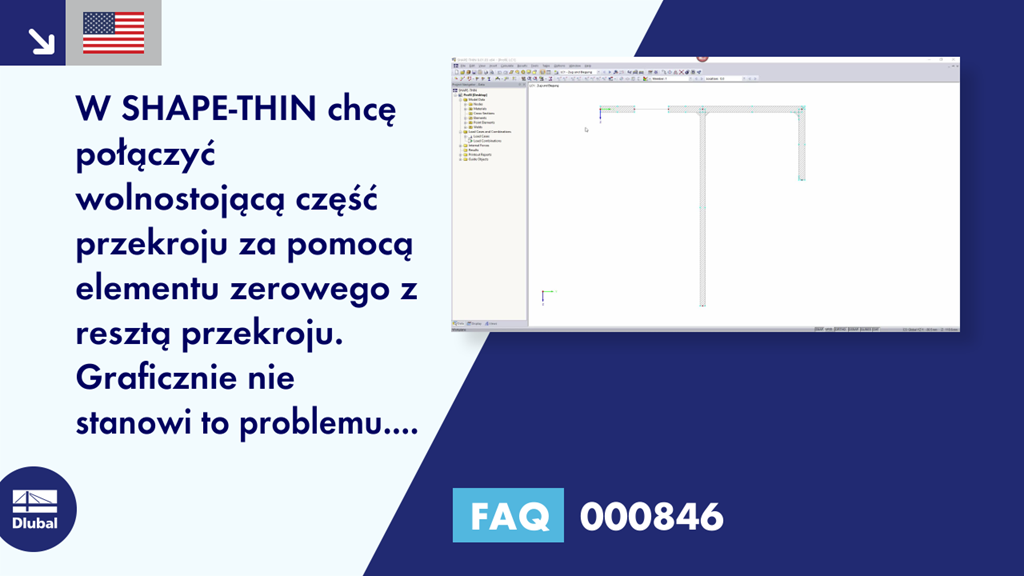

W SHAPE-THIN chcę połączyć wolnostojącą część przekroju za pomocą elementu zerowego z resztą przekroju. Graficznie nie stanowi to problemu. Podczas obliczeń SHAPE-THIN zawsze prosi o określenie grubości t* do obliczeń ścinania.
Odpowiedź:
W rozdziale 7.2.1 instrukcji do SHAPE‑THIN można znaleźć wzory na pola ścinania i moment bezwładności skręcającej Bredta'. Tam w mianowniku t* znajduje się grubość elementu, więc dzielenie przez zero stanowiłoby problem. W przypadku „wolnych” elementów zerowych należy zdefiniować grubość równoważną, na przykład grubość jednego z sąsiednich elementów.
Należy wybrać zerowy element i aktywować opcję "Efektywna grubość przy ścinaniu" w oknie dialogowym "Edytować element". Pole wprowadzania t* staje się dostępne. Wtedy obliczenia są możliwe.
