Frage:

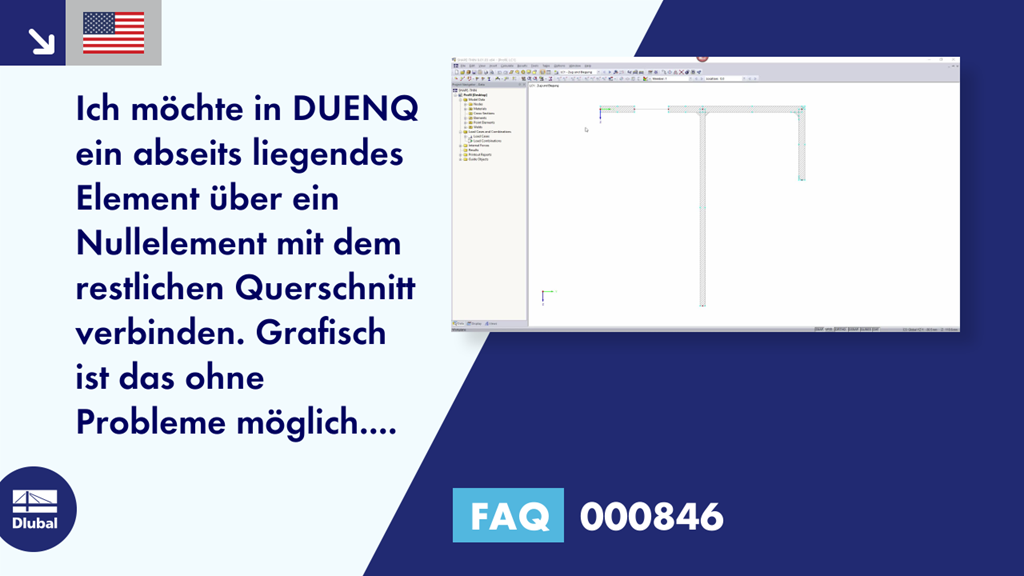

Ich möchte in DUENQ ein abseits liegendes Element über ein Nullelement mit dem restlichen Querschnitt verbinden. Grafisch ist das ohne Probleme möglich. Bei der Berechnung verlangt DUENQ dann aber die Angabe einer Dicke t* zur Schubberechnung.
Antwort:
Im Kapitel 7.2.1 des DUENQ-Handbuchs finden Sie die Formeln zu Schubflächen und Bredtschem Torsionsträgheitsmoment. Dort steht die Elementdicke t* im Nenner, sodass die Division durch Null ein Problem wäre. Bei "freien" Nullelementen muss daher eine Ersatzdicke benutzerdefiniert festgelegt werden, z. B. die Dicke eines der anschließenden Elemente.
Selektieren Sie das Nullelement und setzen im Dialog "Element bearbeiten" einen Haken für "Effektive Dicke für Schubübertragung". Dann wird das Eingabefeld t* zugänglich. Anschließend ist die Berechnung möglich.
