La resistenza a taglio VRd,c senza armatura a taglio computazionale secondo 6.2.2 della EN 1992-1-1 [1] o 10.3.3 della DIN 1045-1 [2] è calcolata in base al rapporto di armatura longitudinale. Se l'armatura longitudinale richiesta dal progetto a flessione viene utilizzata per il calcolo di VRd, c, ciò porta ad una sottostima della resistenza alla forza di taglio senza armatura a taglio in prossimità dei supporti delle estremità incernierate. Contrariamente alla forza di taglio, l'armatura di flessione necessaria diminuisce nella direzione del vincolo esterno. Inoltre, l'armatura longitudinale effettivamente inserita di solito si discosta in modo significativo dall'armatura a flessione richiesta nell'area del vincolo esterno di estremità (ad esempio, nel caso di armatura non sfalsata della trave).

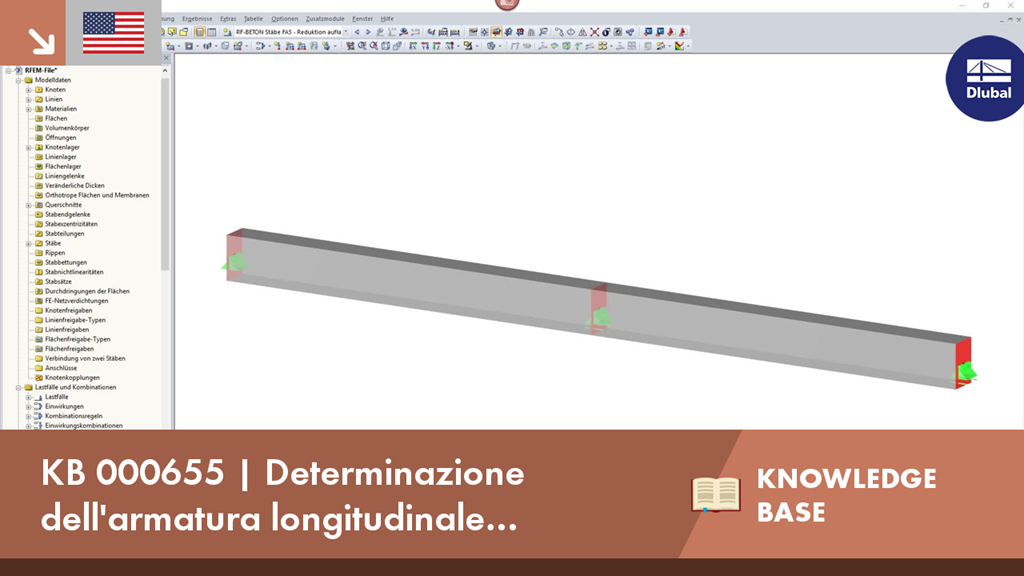

KB 000655 | Determinazione dell'armatura longitudinale necessaria per la verifica della forza di taglio secondo EN 1992-1-1
- Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
- DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
La proposta di armatura da RF-/CONCRETE Members può essere esportata in Revit. Le sezioni trasversali rettangolari e circolari sono attualmente supportate.
Le barre di armatura possono essere modificate retroattivamente in Revit.
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
