Der Querkraftwiderstand VRd,c ohne rechnerische Querkraftbewehrung nach 6.2.2, EN 1992-1-1 [1] oder 10.3.3, DIN 1045-1 [2] wird in Abhängigkeit des Längsbewehrungsgrades berechnet. Wird für der Berechnung von VRd,c die erforderliche Längsbewehrung aus der Biegebemessung angesezt, so führt dies zu einer Unterschätzung des Querkraftwiderstandes ohne Schubbewehrung in der Nähe von gelenkigen Endauflagern. Die erforderliche Biegebewehrung nimmt im Gegensatz zur Querkrafteinwirkung in Richtung Auflager ab. Zusätzlich weicht in der Regel im Endauflagerbereich die tatsächlich eingelegte Längsbewehrung erheblich von der erforderlichen Biegebewehrung ab (zum Beispiel bei ungestaffelter Balkenbewehrung).

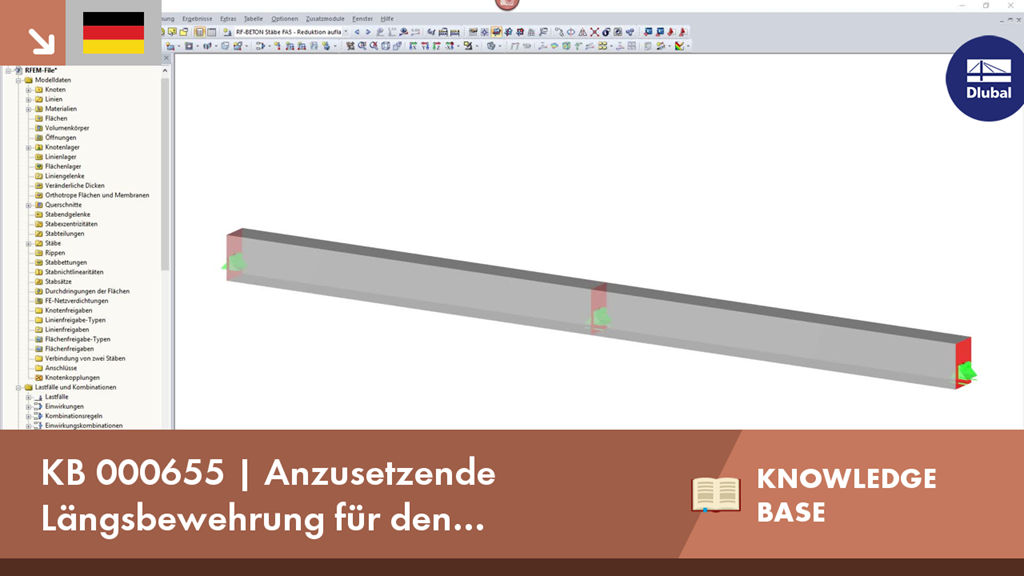

KB 000655 | Anzusetzende Längsbewehrung für den Querkraftnachweis nach EN 1992-1-1
- Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
- DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
