Nośność na ścinanie VRd,c bez zbrojenia na ścinanie obliczeniowe zgodnie z 6.2.2 EN 1992-1-1 [1] lub 10.3.3 DIN 1045-1 [2] jest obliczana w zależności od stopnia zbrojenia podłużnego. Jeżeli do obliczenia VRd, c zostanie zastosowane zbrojenie podłużne wymagane z obliczeń na zginanie, prowadzi to do niedoszacowania nośności na ścinanie bez zbrojenia na ścinanie w pobliżu przegubowych podpór końcowych. W przeciwieństwie do siły tnącej wymagane zbrojenie na zginanie zmniejsza się w kierunku podpory. Ponadto rzeczywiste zbrojenie podłużne zazwyczaj znacznie odbiega od wymaganego zbrojenia na zginanie w obszarze podparcia końcowego (na przykład w przypadku nierównomiernego zbrojenia belki).

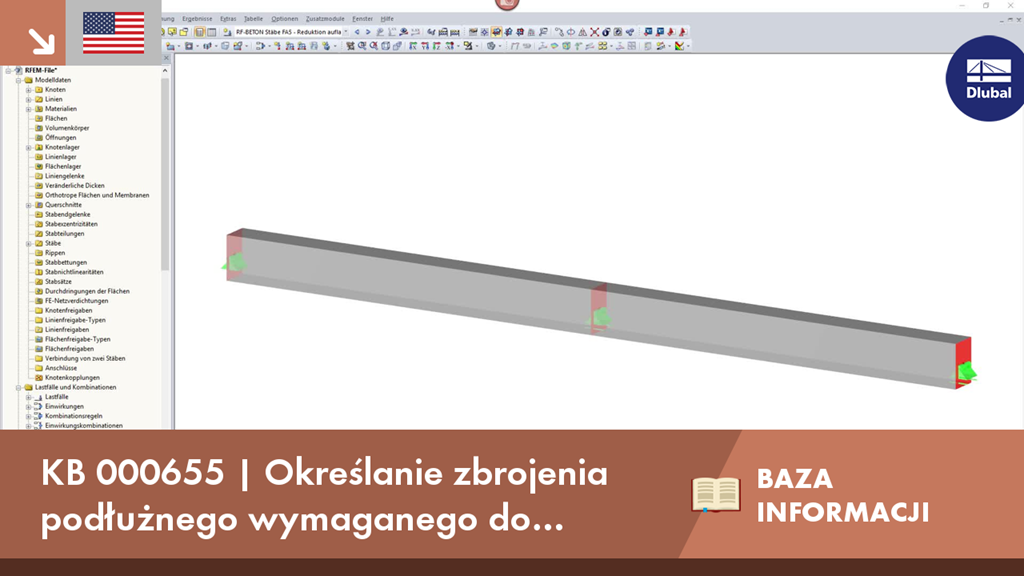

KB 000655 | Określanie zbrojenia podłużnego wymaganego do obliczeń sił tnących zgodnie z EN 1992-1-1
- Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
- DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
Propozycja zbrojenia z RF-/CONCRETE Members może zostać wyeksportowana do Revit. Aktualnie obsługiwane są przekroje prostokątne i okrągłe.
Pręty zbrojeniowe można modyfikować w programie Revit.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
