Únosnost ve smyku VRd,c bez výpočtové smykové výztuže je počítána v závislosti na stupni podélné výztuže například podle 6.2.2, EN 1992‑1‑1 [1] nebo podle 10.3.3, DIN 1045-1 [2]. Pokud se pro výpočet VRd,c použije požadovaná podélná výztuž z posouzení ohybu, vede to k podceňování únosnosti ve smyku bez smykové výztuže v blízkosti kloubových koncových podpěr. Tam požadovaná ohybová výztuž, na rozdíl od působení posouvající síly, ubývá ve směru podpory. Navíc skutečně použitá podélná výztuž v oblasti koncových podpěr se významně liší od požadované ohybové výztuže (například v případě neodstupňované výztuže nosníku).

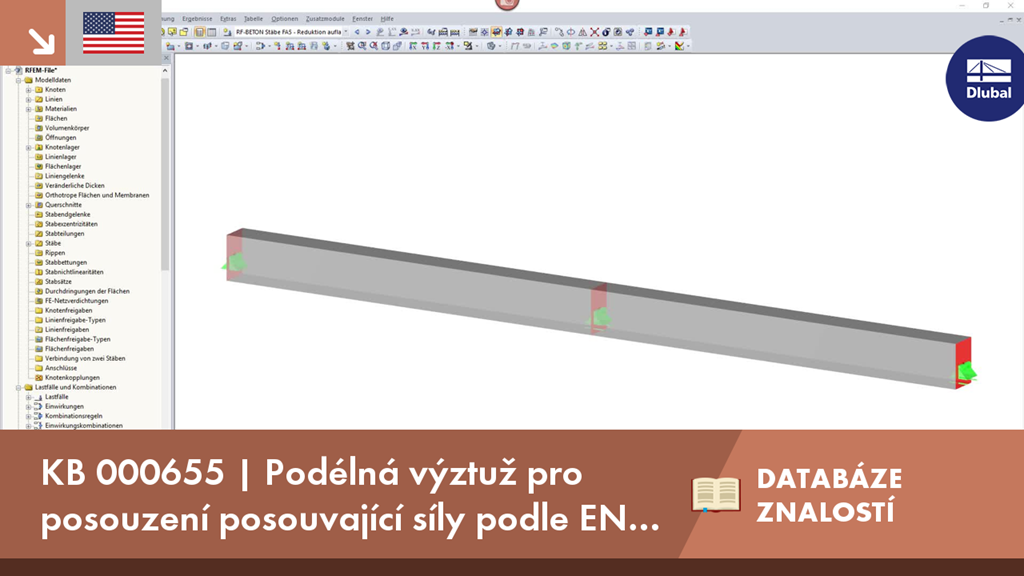

KB 000655 | Podélná výztuž pro posouzení posouvající síly podle EN 1992-1-1
- Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
- DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.
- Rovina: Řez je veden na nejbližší ploše referenční desky.
- Plocha: Oříznou se pouze protínající se části desek.
- Ohraničující rámeček: Krajní rozměr šířky a výšky se vyřízne z plechu jako obdélník.
- Konvexní obálka: Pro ořez plechu se použije vnější obal průřezu. V případě zaoblení na rohových uzlech průřezu se jim řez přizpůsobí.
