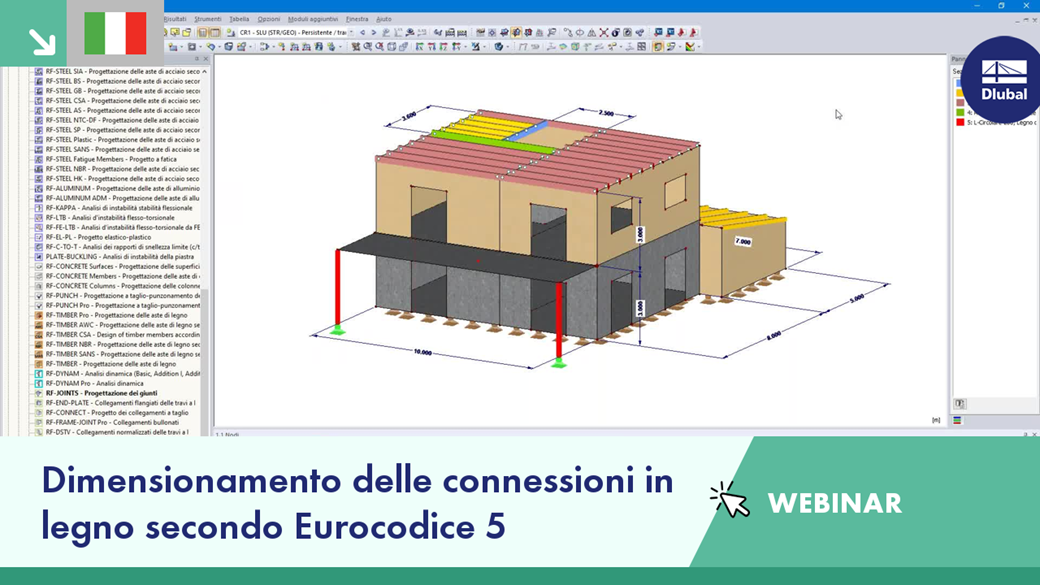

Dimensionamento delle connessioni in legno secondo EC5

Le aste inflesse sottili con un rapporto elevato h/w e caricate parallelamente all'asse minore tendono ad avere problemi di stabilità. Ciò è dovuto alla inflessione nel corrente compresso.

Oltre a determinare i carichi, devono essere considerate alcune particolarità riguardanti la combinazione di carico nella progettazione del legno. Contrariamente alle strutture in acciaio, dove il carico maggiore risulta da tutte le azioni sfavorevoli, nelle costruzioni in legno, i valori di resistenza dipendono dalla durata del carico e dall'umidità del legno. Anche le caratteristiche speciali devono essere considerate per la verifica allo stato limite di esercizio. Il seguente articolo discute gli effetti sulla progettazione di elementi in legno e come ciò sia possibile con RSTAB e RFEM.

Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.

Innanzitutto, selezionare il tipo di giunto e la norma di progetto.

Le aste collegate sono importate dal modello RFEM/RSTAB. Il modulo aggiuntivo controlla automaticamente se tutte le condizioni geometriche sono soddisfatte.

Inoltre, i carichi vengono importati automaticamente da RFEM/RSTAB. Nella finestra Geometria, è possibile specificare i parametri della vite (diametro, lunghezza, angolo, ecc.).

Dopo il calcolo, il modulo aggiuntivo RF-/JOINTS Timber - Steel to Timber elenca, tra le altre cose, le rigidezze dei giunti di tutte le singole aste. Sono visualizzati i seguenti risultati di progetto:

• Verifica della spaziatura minima
• Capacità di carico del singolo elemento di fissaggio
• Lamiere di acciaio (resistenza portante e tensione secondo EC 3 e AISC)
• Analisi delle tensioni con sezione trasversale di legno ridotta
• rottura block shear
• Capacità di carico totale (inclusa determinazione della rigidezza, verifica della trazione trasversale secondo EC 5 e altri)
• Verifica della resistenza al fuoco secondo EN 1995-1-2

Utilizzando il tipo di spessore "Pannello trave", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento.

• Vai al video esplicativo
