RX-TIMBER Purlin | progettazione

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti allo stato limite sono rappresentati sulle aste e sul relativo elemento di fissaggio. In questo modo, è possibile ripercorrere ogni valore determinato per il calcolo. I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.

Sono disponibili varie opzioni per la modellazione delle travi. Un tipo di copertura determina la posizione esatta degli arcarecci per la generazione di vento e neve.

Sono disponibili due tipi di travi: trave continua e arcareccio. Se si seleziona la trave continua, è possibile definire diverse condizioni di incernieramento della trave. Se si seleziona l'arcareccio, non è possibile modificare le condizioni del cardine. In questo caso, il calcolo considera una doppia sezione trasversale nella zona di accoppiamento. Inoltre, nelle impostazioni degli arcarecci sono disponibili diversi elementi di accoppiamento:

• Chiodi (preforati/non preforati)
• Connettori e bulloni ad anello e piastra
• Collegamento a vite con sistema di fissaggio WT di SFS intec
• Specifica definita dall'utente utilizzando la resistenza caratteristica

La classe di legno pertinente del materiale può essere selezionata dalla libreria dei materiali. Sono disponibili tutti i tipi di materiali per legno lamellare, di legno di latifoglie e di conifere specificati in EC 5. Inoltre, hai la possibilità di generare una classe di resistenza con proprietà del materiale definite dall'utente e quindi di ampliare la libreria.Una libreria di materiali completa ed estensibile può anche essere utilizzata per inserire carichi permanenti (ad esempio, la struttura del tetto).

I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve. Facendo clic sui pulsanti delle informazioni, viene visualizzata la mappa delle zone di vento e neve per il paese in questione. La zona corrispondente può essere selezionata con un doppio clic. I casi di carico possono essere verificati graficamente.

Tuttavia, è anche possibile inserire le specifiche del carico manualmente. In base ai carichi generati, il programma crea automaticamente combinazioni per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco in background.

La verifica della resistenza della sezione trasversale analizza la trazione e la compressione lungo la fibratura, la flessione, la flessione e la trazione/compressione, nonché la resistenza a taglio dovuta alla forza di taglio con e senza torsione. Le verifiche procedono al livello dei valori di tensione di progetto. Per la progettazione di componenti strutturali esposti a rischio di instabilità ed instabilità flesso-torsionale, secondo il metodo dell'asta equivalente, il programma considera la compressione assiale, la flessione con o senza forza di compressione, così come la flessione e la trazione.

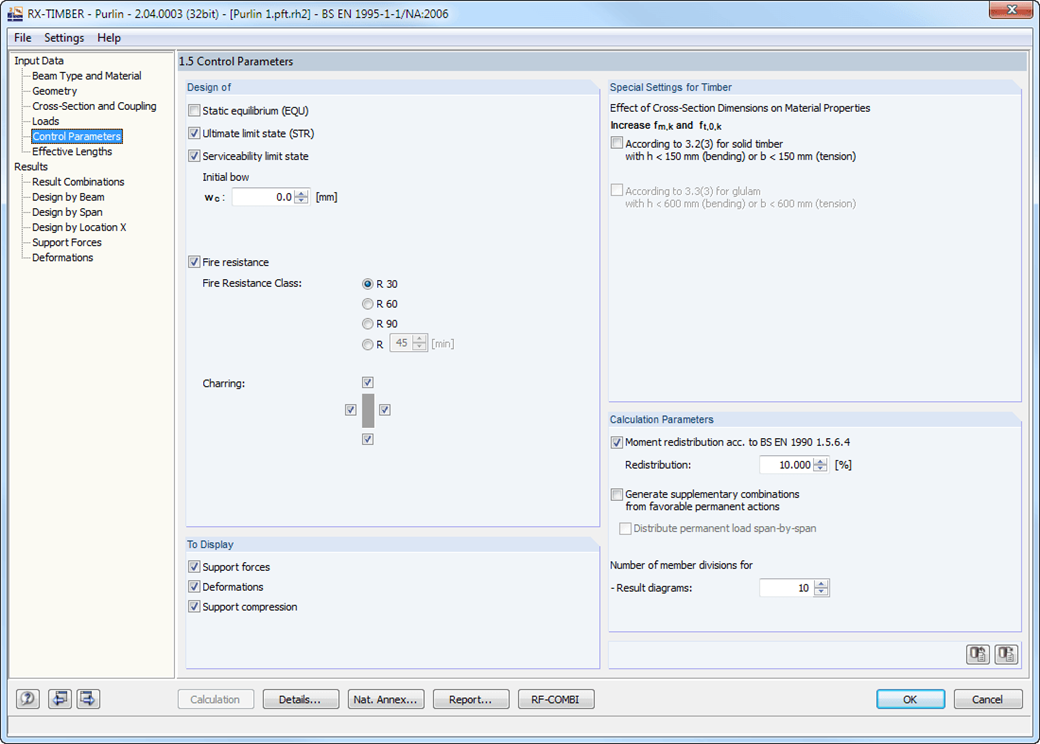

Inoltre per le campate interne e gli sbalzi, viene determinata la freccia di inflessione nelle situazioni di progetto caratteristiche e quasi-permanenti. I casi di progetto separati offrono flessibilità alle analisi di azioni specifiche e alle verifiche di stabilità. Il tipo di progetto da eseguire può essere definito attraverso parametri di controllo.
