RX-TIMBER Purlin | obliczenia

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów. Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia w stanie granicznym są przedstawione na prętach i odpowiednich elementach złącznych. Umożliwia to odtworzenie każdej wartości wyznaczonej do obliczeń. Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.

Dostępnych jest wiele opcji modelowania belek. Typ dachu określa dokładne położenie płatwi dla generowania wiatru i śniegu.

Dostępne są dwa typy belek: belka ciągła i płatew. W przypadku wybrania belki ciągłej można zdefiniować kilka warunków przegubu dla belki. W przypadku wybrania płatwi nie można modyfikować warunków zwolnienia. W tym przypadku obliczenia uwzględniają podwójny przekrój w strefie połączenia. Ponadto w ustawieniach płatwi dostępnych jest kilka elementów łączących:

• Gwoździe (z/bez otworów)
• Pierścienie i łączniki płyt oraz śruby
• Połączenie śrubowe z systemem mocowania WT firmy SFS intec
• Definiowanie przez użytkownika przy użyciu wytrzymałości charakterystycznej

Z bazy danych można wybierać żądany typ drewna. Dostępne są wszystkie klasy materiałów dla drewna klejonego warstwowo oraz drewna liściastego i iglastego, określone w EC 5. Ponadto istnieje możliwość rozszerzenia biblioteki poprzez wygenerowanie klasy wytrzymałości ze zdefiniowanymi przez użytkownika właściwościami materiału.W obszernej bibliotece materiałów z możliwością rozszerzania można również wprowadzać obciążenia stałe (na przykład na konstrukcje dachowe).

Generatory zintegrowane z RX-TIMBER Purlin umożliwiają wygodne generowanie różnych przypadków obciążenia wiatrem i śniegiem. Po kliknięciu przycisku informacyjnego wyświetlana jest mapa stref obciążenia wiatrem i śniegiem dla danego kraju. Odpowiednią strefę można wybrać poprzez dwukrotne kliknięcie. Przypadki obciążeń można sprawdzać graficznie.

Specyfikacje obciążenia można jednak wprowadzić również ręcznie. Na podstawie wygenerowanych obciążeń program automatycznie tworzy kombinacje dla obliczeń stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej w tle.

Analiza obejmuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie z rozciąganiem lub ściskaniem oraz ścinanie siłą tnącą z lub bez skręcania. Obliczenia przeprowadza się na poziomie obliczeniowych wartości naprężeń. Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie.

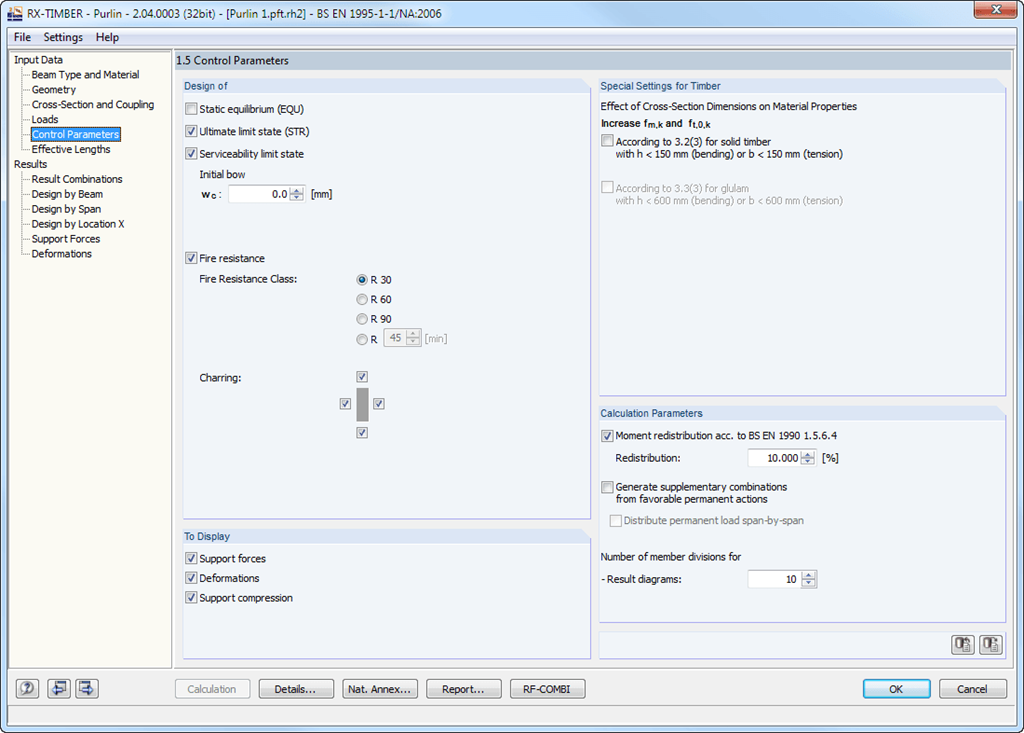

Oprócz tego określane jest ugięcie w charakterystycznych i quasi-stałych sytuacjach obliczeniowych dla przęseł wewnętrznych i wsporników. Oddzielne przypadki obliczeniowe pozwalają na swobodną analizę oddziaływań, a także na sprawdzenia stateczności. Typ obliczeń, które zostaną przeprowadzone, można zdefiniować poprzez parametry kontrolne.
