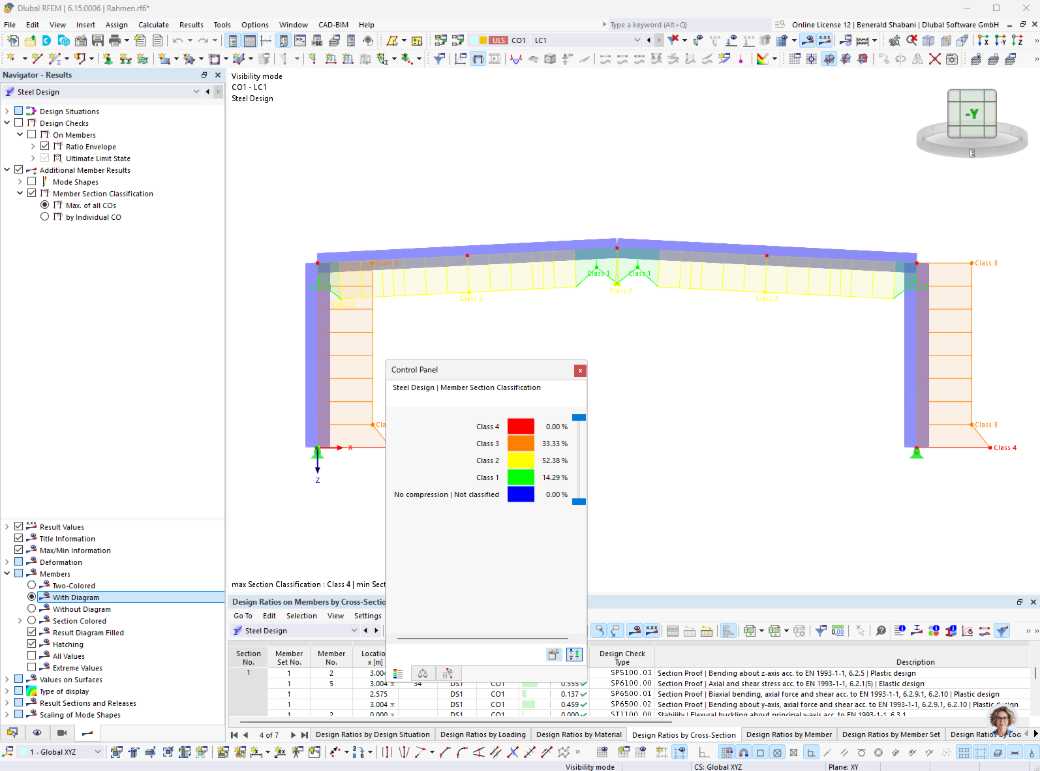

La classe della sezione può essere visualizzata come un risultato grafico. Questa funzione è disponibile per tutte le norme di progetto degli add-on Verifica acciaio e Verifica alluminio. La classificazione della sezione avviene nell'ambito della verifica acciaio o alluminio in punti x e può quindi variare lungo la lunghezza dell'asta. Inoltre, la classe della sezione dipende dalle forze interne agenti.
Grazie a diverse opzioni di visualizzazione, è possibile controllare in modo personalizzato la rappresentazione grafica dei risultati delle classi della sezione:
- Scegliere tra diversi modelli di visualizzazione ('Bicolore', 'Con diagramma', 'Senza diagramma', 'Sezione colorata')
- Rappresentare le classi della sezione come inviluppo per tutte le combinazioni di carico o singolarmente per una combinazione di carico selezionata
- Visualizzare le classi della sezione per aste, rappresentanti di aste o rappresentanti di insiemi di aste
Grazie alla rappresentazione grafica delle classi della sezione, è possibile visualizzarle chiaramente a colpo d'occhio nel modello 3D. L'apertura dei dettagli di verifica per i singoli punti di verifica, per scoprire quale classe della sezione è presente, diventa quindi superflua.
