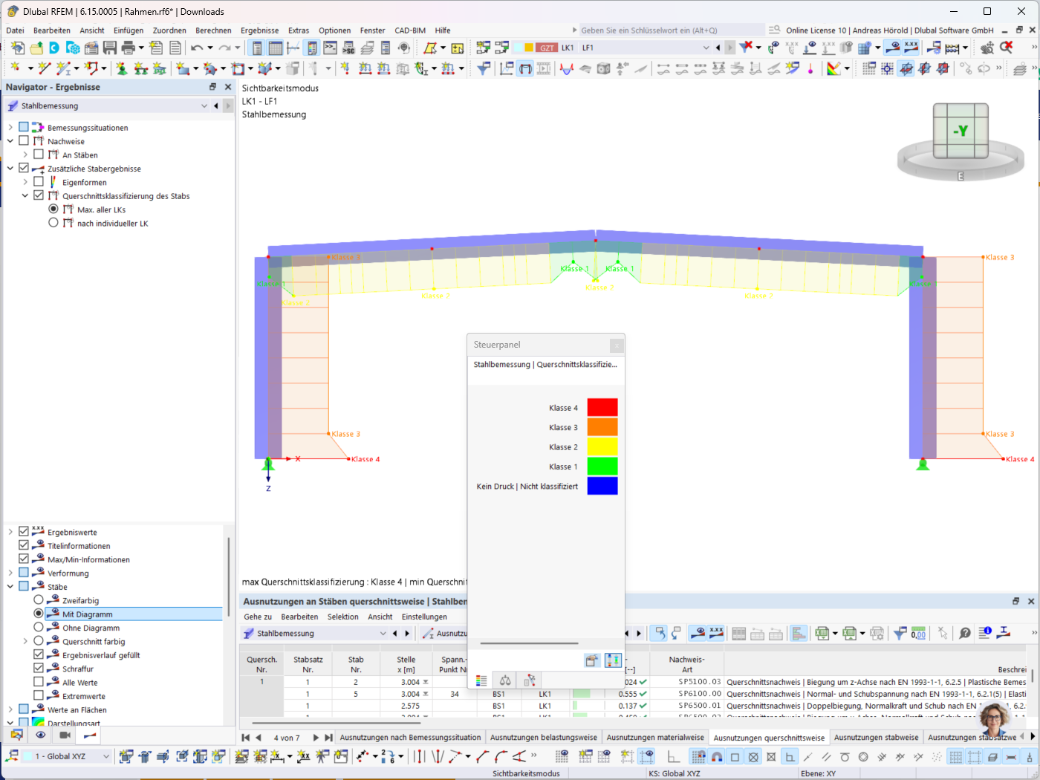

Die Querschnittsklasse lässt sich als grafische Ergebnisgröße anzeigen.
Dieses Feature ist für alle Bemessungsnormen der Add-Ons Stahlbemessung und Aluminiumbemessung verfügbar.
Die Querschnittsklassifizierung erfolgt im Rahmen der Stahl- bzw. Aluminiumbemessung x-stellenweise und kann daher über die Stablänge hinweg variieren. Außerdem ist die Querschnittsklasse abhängig von den einwirkenden Schnittgrößen.
Dank verschiedener Darstellungsoptionen, können Sie die grafische Ergebnisdarstellung der Querschnittsklassen benutzerdefiniert steuern:
- Wählen Sie zwischen verschiedenen Darstellungsarten ('Zweifarbig', 'Mit Diagramm', 'Ohne Diagramm', 'Querschnitt farbig')
- Stellen Sie die Querschnittsklassen entweder als Umhüllende für alle Lastkombinationen oder einzeln für eine ausgewählte Lastkombination dar
- Zeigen Sie die Querschnittsklassen für Stäbe, Stabrepräsentanten oder Stabsatzrepräsentanten an
Durch die grafische Darstellung der Querschnittsklassen können Sie diese auf einen Blick im 3D-Modell übersichtlich anzeigen lassen. Das Öffnen der Nachweisdetails für einzelne Nachweisstellen, um herauszufinden welche Querschnittsklasse vorliegt, erübrigt sich damit.
