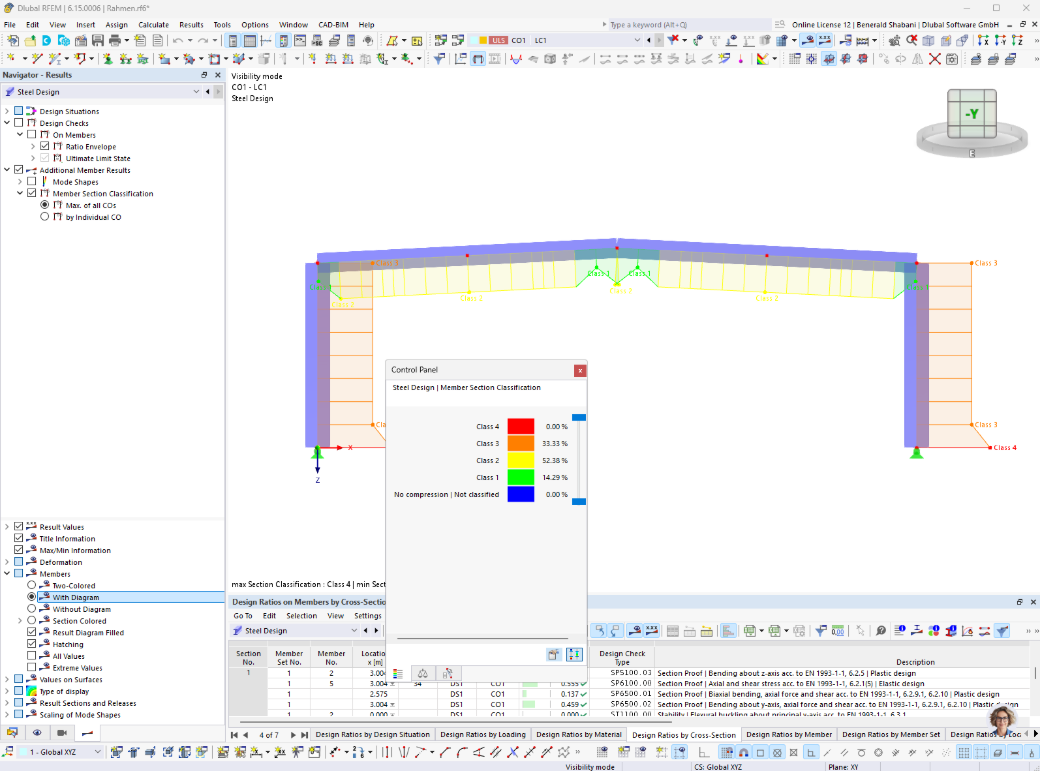

Třídu průřezu lze zobrazit jako grafickou výslednici.
Tuto funkci máte k dispozici pro všechny normy pro návrh v addonech Posouzení ocelových konstrukcí a Posouzení hliníkových konstrukcí.
Klasifikace průřezů se provádí v rámci posouzení ocelových, resp. hliníkových konstrukcí po místech x a může se proto po délce prutu měnit. Navíc třída průřezu závisí na působících vnitřních silách.
Díky různým možnostem zobrazení můžete grafické výsledné zobrazení tříd průřezů uživatelsky nastavovat:
- Volit lze mezi různými typy zobrazení ('Dvoubarevně', 'S diagramem', 'Bez diagramu', 'Průřez barevně')
- Zobrazit lze třídy průřezů buď jako obálku pro všechny kombinace zatížení, nebo jednotlivě pro vybranou kombinaci zatížení
- Zobrazit lze třídy průřezů pro pruty, zástupce prutů nebo zástupce sad prutů
Díky grafickému zobrazení tříd průřezů je můžete na první pohled přehledně vyhodnotit ve 3D modelu. Není tak nutné otvírat detaily posouzení pro jednotlivá místa posouzení, abychom v nich zjistili příslušnou třídu průřezu.
