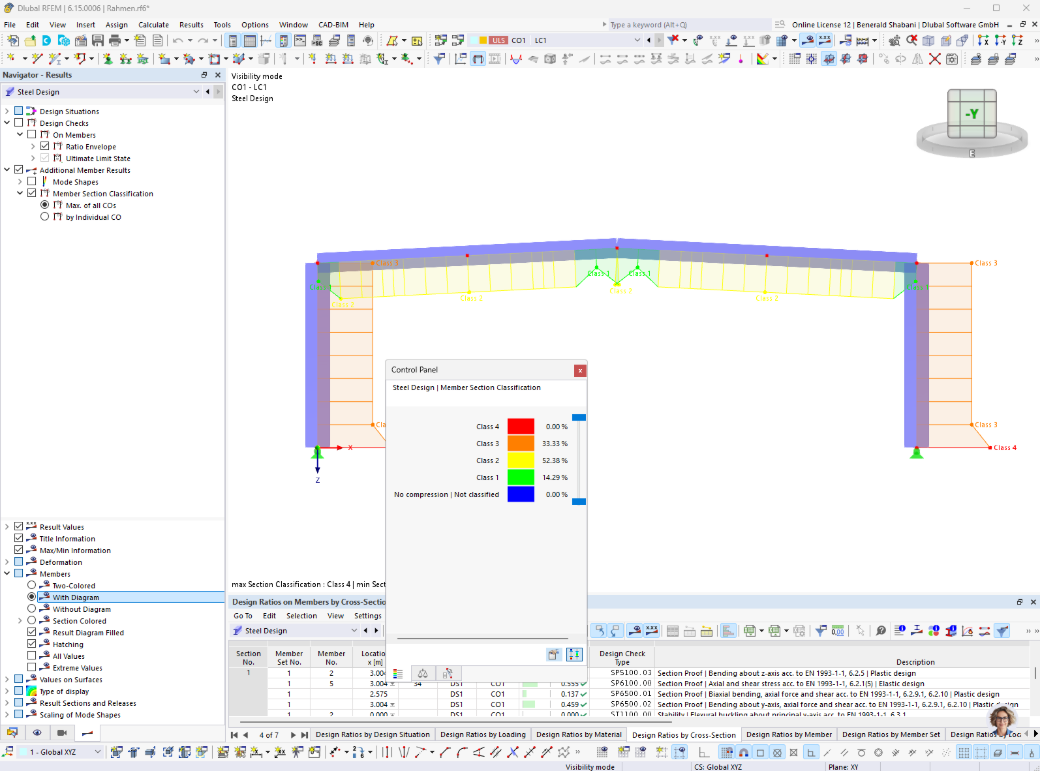

Klasę przekroju można wyświetlić jako graficzną wielkość wynikową. Funkcja ta jest dostępna dla wszystkich norm projektowych rozszerzeń Projektowanie konstrukcji stalowych i Projektowanie konstrukcji aluminiowych. Klasyfikacja przekroju przeprowadzana jest w ramach projektowania konstrukcji stalowych lub aluminiowych punktowo i dlatego może zmieniać się na długości pręta. Klasa przekroju zależy również od działających sił wewnętrznych.
Dzięki różnym opcjom wyświetlania można dowolnie sterować graficzną prezentacją wyników klas przekrojów:
- Wybrać spośród różnych typów wyświetlania ('Dwukolorowy', 'Z wykresem', 'Bez wykresu', 'Przekrój kolorowy')
- Wyświetlać klasy przekrojów jako obwiednię dla wszystkich kombinacji obciążeń lub pojedynczo dla wybranej kombinacji obciążeń
- Wyświetlać klasy przekrojów dla prętów, reprezentantów prętów lub reprezentantów zestawów prętów
Dzięki graficznemu przedstawieniu klas przekrojów można je przejrzyście wyświetlić na pierwszy rzut oka w modelu 3D. Otwieranie szczegółów warunku projektowego dla poszczególnych punktów projektowych w celu sprawdzenia, która klasa przekroju występuje, staje się tym samym zbędne.
