Domanda

Ho il seguente problema in RF-/FF-LTB: Per analizzare l'effetto sul punto di applicazione del carico, ho definito l'eccentricità ez, una volta positiva e una volta negativa. Un valore positivo, il che significa che l'applicazione del carico sul corrente inferiore, dovrebbe essere un contributo alla stabilizzazione del sistema strutturale. Ma questo non è il caso. Cosa devo fare?

Risposta:

La definizione del punto di applicazione del carico in RF-/FE-LTB dipende dal sistema di assi dell'asta locale. Ad esempio, se si definisce un'asta orizzontale (l'asse Z globale punta verso il basso), anche l'asse z del sistema di assi locale punta verso il basso, nella direzione Z positiva. Se il carico deve agire sul lato superiore, inserire un valore negativo per ez. Nel caso di un'asta orizzontale, non importa in quale direzione si estende la direzione dell'asta, l'asse locale z punta sempre verso il basso.

La situazione è diversa per un'asta verticale. In questo caso, la direzione dell'asta va dall'alto verso il basso e l'asse locale z del sistema di assi locale punta nella direzione X negativa. Se ora si immette un valore positivo per l'eccentricità ez, questo corrisponde a un'immissione del carico sull'ala superiore e quindi porta ad un rapporto di progetto maggiore.

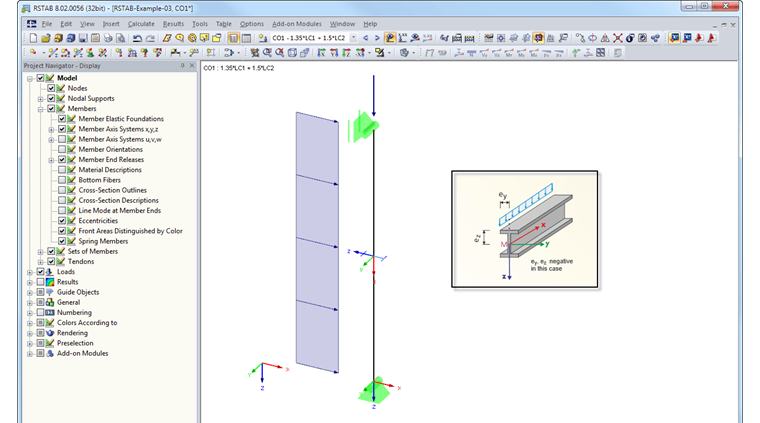

È possibile attivare la visualizzazione del sistema di assi locale di ciascuna asta nel navigatore "Visualizza" selezionando l'opzione "Sistemi di assi dell'asta x, y, z" in "Modello" → "Aste".

Sistemi di assi delle aste x,y,z
