V přídavném modulu RF-/FF -LTB mám následující problém: Pro analýzu účinku v místě působení zatížení jsem definoval excentricitu ez jednou kladnou a jednou zápornou. Kladná hodnota, tedy zatížení působící na dolní pásnici, by měla přispět ke stabilizaci systému. To ovšem není tento případ. Co musím udělat?

Odpověď:

Zadání působiště zatížení v přídavném modulu RF-/FE -LTB závisí na lokálním osovém systému prutu. Pokud například zadáme vodorovný prut (globální osa Z směřuje dolů), bude osa z lokálního osového systému směřovat také dolů v kladném směru osy Z. Pokud má zatížení působit na horní straně, zadejte pro ez zápornou hodnotu. V případě vodorovného prutu nezáleží na tom, ve kterém směru směr prutu probíhá, vždy lokální osa z směřuje dolů.

U svislého prutu je situace odlišná. V tomto případě probíhá směr prutu shora dolů a lokální osa z lokálního osového systému směřuje do záporného směru X. Pokud nyní zadáme pro excentricitu ez kladnou hodnotu, pak odpovídá zadání zatížení na horní pásnici a vede tak k většímu využití.

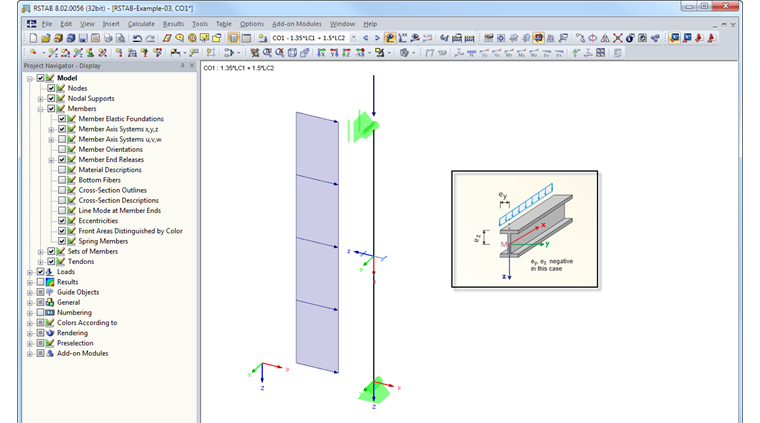

Zobrazení lokálního osového systému každého prutu můžete aktivovat v navigátoru "Zobrazit" výběrem možnosti "Osové systémy prutů x, y, z" pod "Model" → "Pruty".

Osové systémy prutů x,y,z
