Pytanie

Mam następujący problem w RF-/FF-LTB: Aby przeanalizować wpływ obciążenia na punkt przyłożenia obciążenia, zdefiniowałem mimośród ez, dodatni i ujemny. Dodatnia wartość, oznaczająca przyłożenie obciążenia na dolny pas, powinna przyczynić się do stabilizacji układu konstrukcyjnego. Ale tak nie jest. Co mam zrobić?

Odpowiedź:

Definicja punktu przyłożenia obciążenia w RF-/FE-LTB zależy od lokalnego układu osi pręta. Na przykład, jeżeli zdefiniowany jest pręt poziomy (globalna oś Z skierowana w dół), oś Z lokalnego układu osi również będzie skierowana w dół, w dodatnim kierunku Z. Jeżeli obciążenie ma działać na górną stronę, dla ez należy wprowadzić ujemną wartość. W przypadku pręta poziomego nie ma znaczenia, w którym kierunku przebiega pręt, lokalna oś z jest zawsze skierowana w dół.

Inaczej sytuacja wygląda w przypadku pręta pionowego. W tym przypadku kierunek pręta przebiega z góry na dół, a lokalna oś z lokalnego układu osi jest skierowana w kierunku ujemnym. Jeżeli teraz zostanie wprowadzona dodatnia wartość mimośrodu ez, odpowiada to wprowadzeniu obciążenia na górnej półce i tym samym zwiększa stopień wykorzystania.

Można aktywować wyświetlanie lokalnego układu osi każdego pręta w nawigatorze „Wyświetlić” wybierając opcję „Układy osi pręta x, y, z” w sekcji „Model” → „Pręty”.

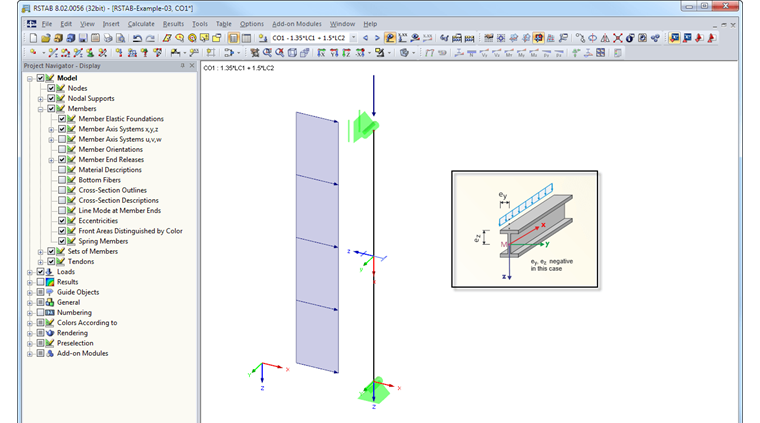

Układ osi x,y,z pręta
