Import der Knicklängen

Q: Esiste un&#39;opzione per importare automaticamente le lunghezze efficaci delle aste calcolate in RSBUCK o RF‑STABILITY in RF‑/STEEL EC3?

Le lunghezze libere d&#39;inflessione calcolate in RSBUCK o RF‑STABILITY possono essere trasferite a RF‑/STEEL EC3.Per fare ciò, fare clic sulla cella del coefficiente di lunghezza efficace kcr nella finestra 1.5 &quot;Lunghezze libere d&#39;inflessione - Aste&quot; o 1.6 &quot;Lunghezze libere d&#39;inflessione - Set di aste&quot; (tabella inferiore). In questo modo, saranno abilitati diversi pulsanti. Fare clic sull&#39;ultimo con i tre punti.Nella finestra di dialogo &quot;Seleziona coefficiente di lunghezza efficace&quot;, è quindi possibile importare i coefficienti di lunghezza efficace per ogni asta dal modulo aggiuntivo RSBUCK o RF-STABILITY.

Esiste un'opzione per importare automaticamente le lunghezze efficaci delle aste calcolate in RSBUCK o RF‑STABILITY in RF‑/STEEL EC3?

Risposta:

Le lunghezze libere d'inflessione calcolate in RSBUCK o RF‑STABILITY possono essere trasferite a RF‑/STEEL EC3.

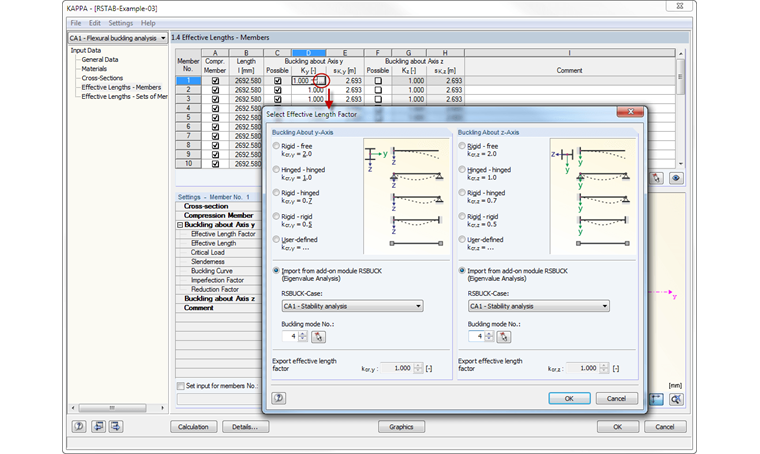

Per fare ciò, fare clic sulla cella del coefficiente di lunghezza efficace k_cr nella finestra 1.5 "Lunghezze libere d'inflessione - Aste" o 1.6 "Lunghezze libere d'inflessione - Set di aste" (tabella inferiore). In questo modo, saranno abilitati diversi pulsanti. Fare clic sull'ultimo con i tre punti.

Nella finestra di dialogo "Seleziona coefficiente di lunghezza efficace", è quindi possibile importare i coefficienti di lunghezza efficace per ogni asta dal modulo aggiuntivo RSBUCK o RF-STABILITY.

Seleziona coefficiente di vincolo

Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
