Quali unità sono specificate nella visualizzazione dei risultati delle reazioni del vincolo esterno (kN o kN/m)? In der Grafik fehlt ein Hinweis darüber. Für den Fall, dass die Lagerreaktionen in kN/m angegeben werden, für welche Strecke gilt dann der Wert?

Q: Quali unità sono specificate nella visualizzazione dei risultati delle reazioni del vincolo esterno (kN o kN/m)? In der Grafik fehlt ein Hinweis darüber. Für den Fall, dass die Lagerreaktionen in kN/m angegeben werden, für welche Strecke gilt dann der Wert?

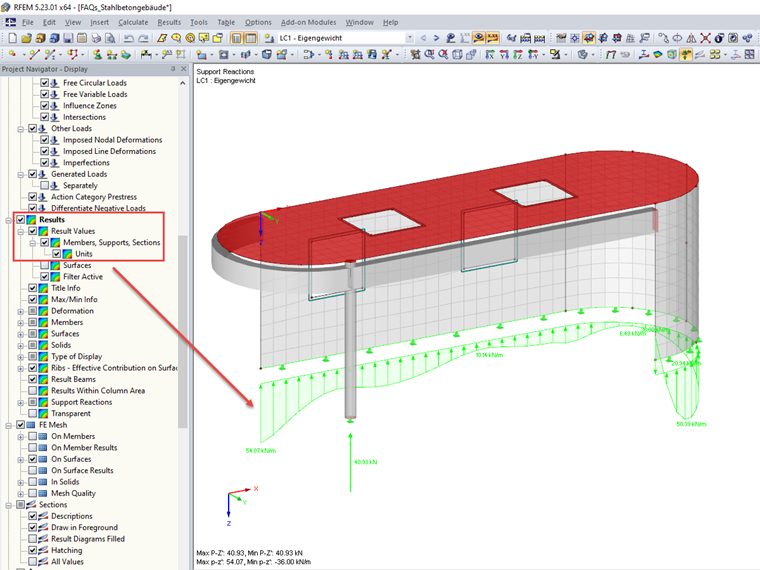

Le unità del nodo e dei vincoli esterni delle linee possono essere viste nelle informazioni max/min. Für die Lagerkräfte wird z. B. die Einheit kN/m und für die Lagermomente kNm/m verwendet.In der Grafik ist der Hinweis darüber nicht voreingestellt, da in der Grafik gleichzeitig auch Schnittgrößenergebnisse angezeigt werden können. Die Ausgabe der Einheiten kann im Projekt-Navigator - Zeigen unter "Ergebnisse" und dort im Unterpunkt "Ergebniswerte" aktiviert werden. Ein Wert bezieht sich dabei auf die Strecke von 1 m.In jedem FE-Netzknoten wird ein Teilwert angegeben. Es wird sozusagen eine Momentaufnahme des Linienlagers angezeigt.

Question

Quali unit&#224; sono specificate nella visualizzazione dei risultati delle reazioni del vincolo esterno (kN o kN/m)? In der Grafik fehlt ein Hinweis dar&#252;ber. F&#252;r den Fall, dass die Lagerreaktionen in kN/m angegeben werden, f&#252;r welche Strecke gilt dann der Wert?

Accepted Answer

Le unit&#224; del nodo e dei vincoli esterni delle linee possono essere viste nelle informazioni max/min. F&#252;r die Lagerkr&#228;fte wird z. B. die Einheit kN/m und f&#252;r die Lagermomente kNm/m verwendet.In der Grafik ist der Hinweis dar&#252;ber nicht voreingestellt, da in der Grafik gleichzeitig auch Schnittgr&#246;&#223;energebnisse angezeigt werden k&#246;nnen. Die Ausgabe der Einheiten kann im Projekt-Navigator - Zeigen unter "Ergebnisse" und dort im Unterpunkt "Ergebniswerte" aktiviert werden.                Ein Wert bezieht sich dabei auf die Strecke von 1 m.In jedem FE-Netzknoten wird ein Teilwert angegeben. Es wird sozusagen eine Momentaufnahme des Linienlagers angezeigt.

Visualizzazione dei risultati delle reazioni vincolari

Quali unità sono specificate nella visualizzazione dei risultati delle reazioni del vincolo esterno (kN o kN/m)? In der Grafik fehlt ein Hinweis darüber. Für den Fall, dass die Lagerreaktionen in kN/m angegeben werden, für welche Strecke gilt dann der Wert?
