FAQ 001193 DE

Anzeigeeinstellungen RFEM RSTAB

Welche Einheiten werden bei der Ergebnisdarstellung der Auflagerreaktionen angegeben (kN oder kN/m)?

In der Grafik fehlt ein Hinweis darüber.

Für den Fall, dass die Lagerreaktionen in kN/m angegeben werden, für welche Strecke gilt dann der Wert?

Antwort

Die Einheiten der Knoten- und Linienlager können Sie in der Max/Min-Info erkennen. Für die Lagerkräfte wird z. B. die Einheit kN/m und für die Lagermomente kNm/m verwendet.

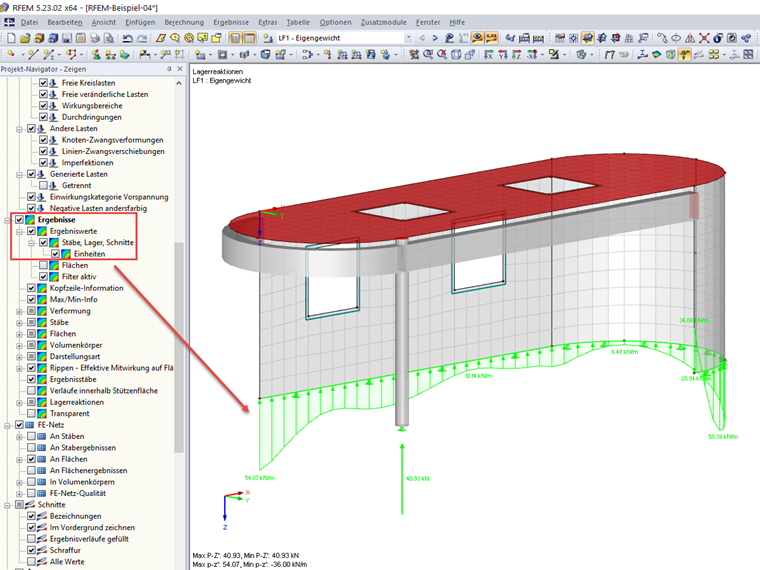

In der Grafik ist der Hinweis darüber nicht voreingestellt, da in der Grafik gleichzeitig auch Schnittgrößenergebnisse angezeigt werden können. Die Ausgabe der Einheiten kann im Zeigen-Navigator unter "Ergebnisse" und dort im Unterpunkt "Ergebniswerte" aktiviert werden.

Ein Wert bezieht sich dabei auf die Strecke von 1 m.

In jedem FE-Netzknoten wird ein Teilwert angegeben. Es wird sozusagen eine Momentaufnahme des Linienlagers angezeigt.
