Jaké jednotky se zobrazí při zobrazení výsledků podporových reakcí (kN nebo kN/m)? V grafice k tomuto chybí poznámka.

Pro případ, kdy se podporové reakce zobrazí v kN/m, pro kterou vzdálenost tato hodnota platí?

Odpověď

Jednotky uzlových a liniových podpory můžete vidět v položce "Max/min - info". Pro podporové síly se použije např. jednotka kN/m a pro podporové momenty kNm/m.

Poznámka k tomu není v grafice přednastavena, protože v grafice lze zobrazit současně také výsledky vnitřních sil. Zobrazení jednotek je možné aktivovat v navigátoru projektu Zobrazit v sekci "Výsledky" a pod položkou "Hodnoty".

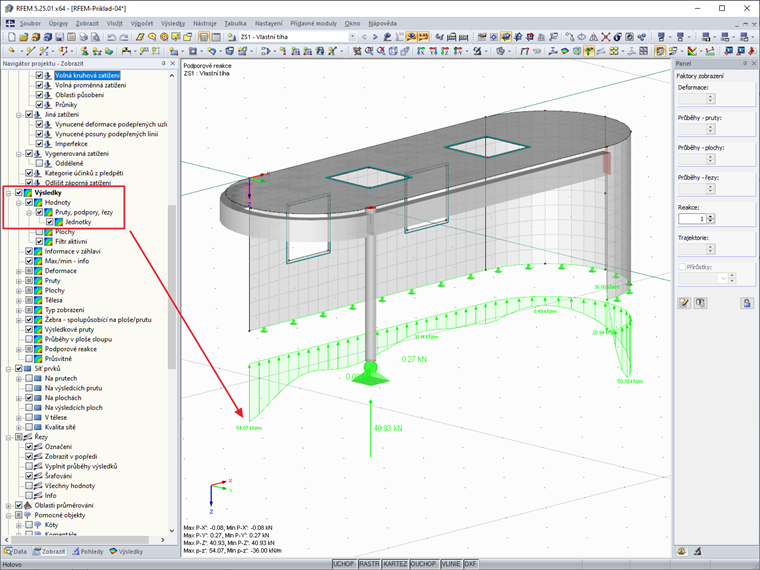

Obrázek 01 - Navigátor projektu - Zobrazit

Hodnota se přitom vztahuje na vzdálenost 1 m.

V každém uzlu sítě KP je uvedena dílčí hodnota. Je zobrazen přenos momentu liniovou podporou.
