Perché tutte le tensioni non sono visualizzate nel navigatore Risultati? Auch bei den Schnittgrößen werden nicht alle Auswahlmöglichkeiten dargestellt.

Question

Perch&#233; tutte le tensioni non sono visualizzate nel navigatore Risultati? Auch bei den Schnittgr&#246;&#223;en werden nicht alle Auswahlm&#246;glichkeiten dargestellt.

Accepted Answer

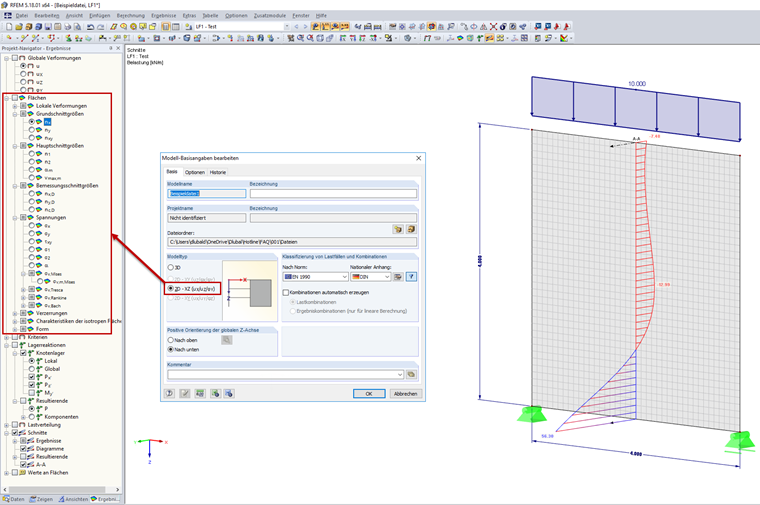

Dipende dal tipo di modello selezionato. In diesem Fall wurde ein ebenes System ausgew&#228;hlt. So werden auch nur f&#252;r diese Ebene die relevanten Ergebnisse angezeigt, da diese wegen der eingeschr&#228;nkten Koordinaten und Freiheitsgrade reduziert werden (siehe Bild 1).W&#228;hlt man dagegen ein 3D-System als Modelltyp aus, so werden alle Spannungen und Schnittgr&#246;&#223;en dargestellt (siehe Bild 2).

Visualizzazione delle tensioni e delle forze interne nel navigatore Risultati, a seconda del tipo di modello
