Odpověď:

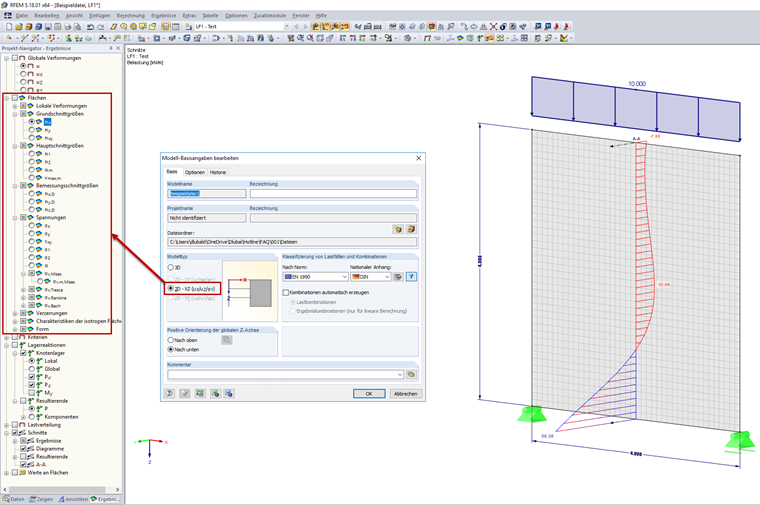

To závisí na volbě typu modelu. V tomto případě byl vybrán rovinný systém. Příslušné výsledky se tak zobrazí pouze pro tuto rovinu, protože se z důvodu omezených souřadnic a stupňů volnosti redukují (viz Obrázek 01). Pokud naopak vyberete 3D systém jako typ modelu, zobrazí se všechna napětí a vnitřní síly (viz Obrázek 02).
