Odpowiedź:

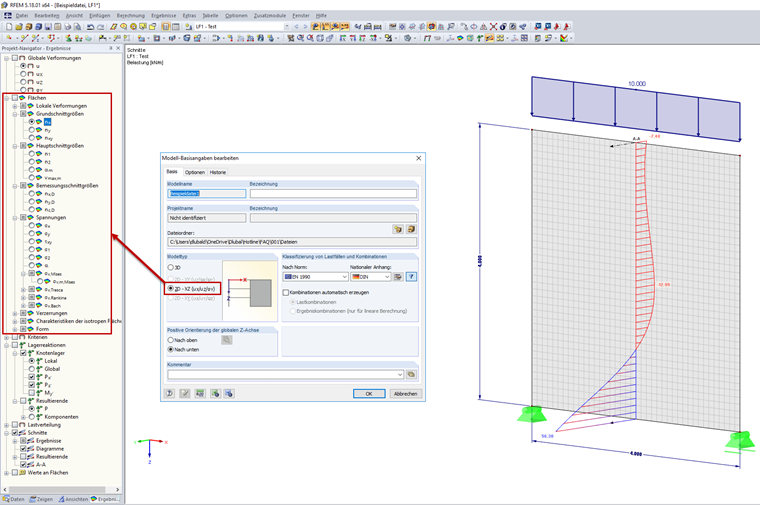

Zależy to od wybranego typu modelu. W tym przypadku wybrano układ płaski. W ten sposób odpowiednie wyniki są wyświetlane nawet dla tej płaszczyzny, ponieważ są one redukowane ze względu na ograniczone współrzędne i stopnie swobody (patrz Rysunek 01). W przypadku wybrania konstrukcji 3D jako typu modelu wyświetlane są jednak wszystkie naprężenia i siły wewnętrzne (patrz rysunek 02).
