Risposta:

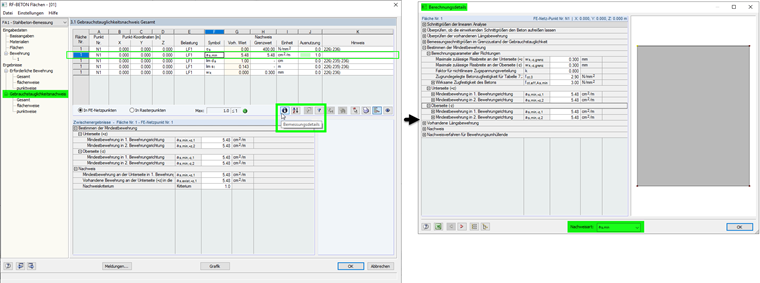

È possibile aprire i dettagli di progetto nelle verifiche di progetto individuali nella finestra di esercizio. Per questo, è necessario selezionare la linea con il progetto corrispondente e fare clic sul pulsante info (vedi Figura 01). I dettagli del progetto possono essere selezionati anche nella parte inferiore della finestra di dialogo.
Domanda
Come posso risalire ai risultati dettagliati o ai risultati intermedi delle verifiche allo stato limite di esercizio in RF‑CONCRETE Surfaces? Per l'armatura necessaria, il pulsante Info SLS non è attivo.
