Odpověď:

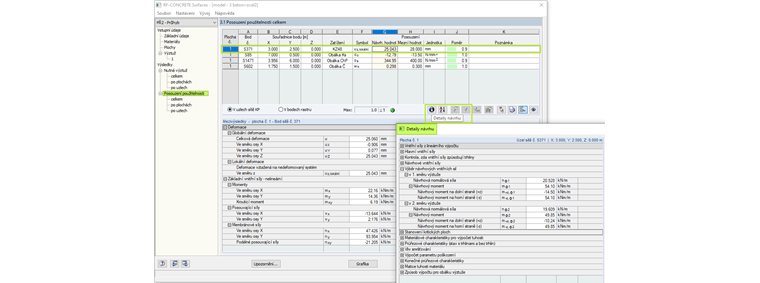

Detaily posouzení pro jednotlivá posouzení je možné otevřít v okně použitelnosti. K tomu je třeba vybrat linii s příslušným posouzením a kliknout na tlačítko info (viz Obrázek 01). V dolní části dialogu lze také vybrat detaily pro posouzení.
Dotaz
Jak mohu v přídavném modulu RF -CONCRETE Surfaces znovu dohledat podrobné výsledky resp. Mezivýsledky posouzení mezního stavu použitelnosti? Pro požadovanou výztuž je tlačítko MSP info neaktivní.
Máte nějaké otázky?
Délka: 02:50:31 min
Délka: 02:48:58 min
Databáze znalostí
Délka: 00:00:47 min
Délka: 00:00:55 min
Délka: 00:00:48 min
Délka: 00:00:53 min
Délka: 00:01:01 min
Délka: 00:00:41 min
Podle sešitu 631 směrnice DAfStb, kapitoly 2.4 se statické chování stropů mění, pokud je spojité podepření stěnou přerušováno oblastmi s otvory. V závislosti na délce oblasti s otvorem a tloušťce desky je nutné učinit opatření a prozkoumat desku v oblasti otvoru.
Pokud je žebro součástí nelineárního posouzení nebo pokud vykazuje tuhé spojení s navazujícími stěnami, je třeba místo prutu použít pro modelování plochu. Aby bylo nicméně možné žebro stále posuzovat jako prut, potřebujeme výsledkový prut se správnou excentricitou, který vnitřní síly na ploše převádí na vnitřní síly prutu.
Pro výpočet deformace trhlinami porušené konstrukce jsou k dispozici různé metody výpočtu. RFEM nabízí analytickou metodu podle ČSN EN 1992-1-1 7.4.3 a fyzikálně-nelineární analýzu. Obě metody mají různé charakteristiky a v závislosti na okolnostech mohou být obě víceméně vhodné. V tomto příspěvku ukážeme přehled obou metod výpočtu.
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V přídavném modulu RF-CONCRETE Surfaces dostávám velké množství výztuže vzhledem k ramenu, které je téměř nulové. Jak vznikne tak malé rameno vnitřních sil?
Při přechodu z ručního zadání oblastí výztuže na automatické uspořádání výztuže podle dialogu 1.4 se změní výsledek výpočtu deformací, ačkoliv se základní výztuž nezměnila. Co je důvodem této změny?
Proč dostávám nespojitou plochu v rozdělení vnitřních sil? V oblasti podepřené linie vykazuje smyková síla VEd skok, který se nejeví jako věrohodný.
Při porovnávání výpočtu deformací v modulech RF-CONCRETE a jiném výpočetním programu mám různé výsledky. Co by mohlo být příčinou?
Je možné v programu RFEM posuzovat kazetové, žebrové nebo dutinové desky?
Při stanovení vnitřních sil v programu RFEM dostávám normálové tlakové síly, které se při posouzení v přídavném modulu RF-CONCRETE Surfaces neobjevují. Proč tomu tak je?
