Risposta:

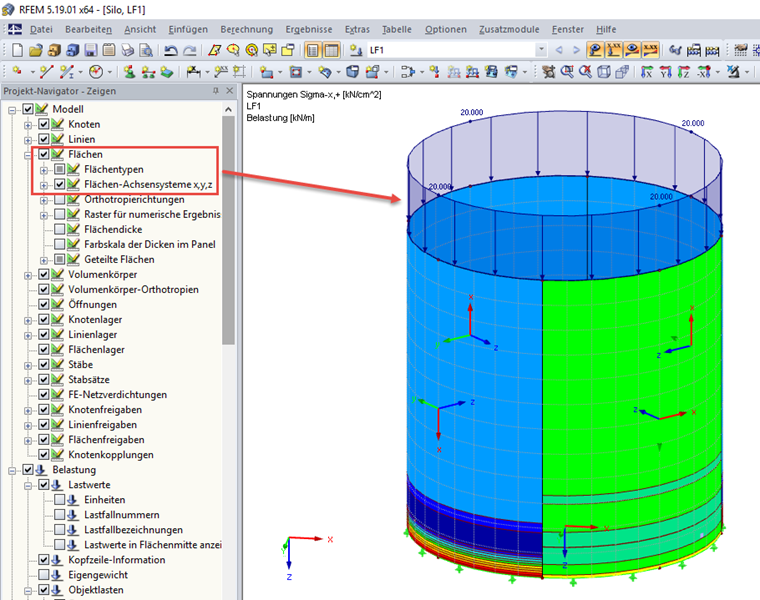

Per ottenere le tensioni corrette visualizzate su tutte le superfici, si consiglia di attivare il sistema di assi locale utilizzando il sistema di assi della superficie nel Navigatore progetti - Visualizza. È spesso evidente che le rispettive superfici hanno una rotazione diversa degli assi della superficie rispetto alle altre superfici (vedere l'immagine 01).
Domanda
Calcolo un modello di superficie simmetrica. Tuttavia, le tensioni risultanti non sono coerenti. Ho sbagliato qualcosa?
