Dotaz
Spočítal jsem symetrický plošný model. Nicméně výsledná napětí nejsou konzistentní. Udělal jsem něco špatně?
Odpověď:

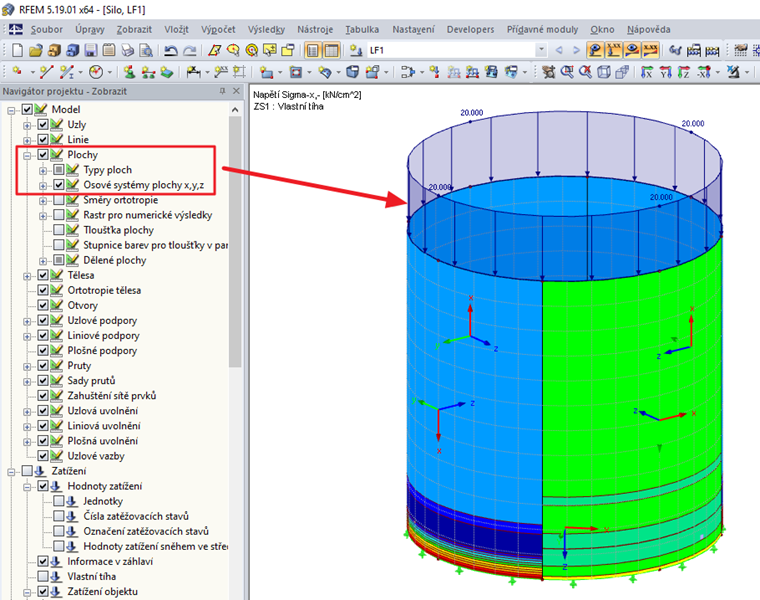

Pro správné zobrazení napětí na všech plochách se doporučuje aktivovat lokální osový systém pomocí osového systému plochy v navigátoru projektu Zobrazit. Často je zřejmé, že příslušné plochy mají jiné pootočení os ploch než ostatní plochy (viz Obrázek 01).
