Fehlerquelle bei Spannungsanzeige in symmetrischen Flächenmodellen

Ich berechne ein symmetrisches Flächenmodell. Allerdings sind die ausgewiesenen Spannungen nicht stimmig. Handelt es sich um einen Anwenderfehler?

Antwort:

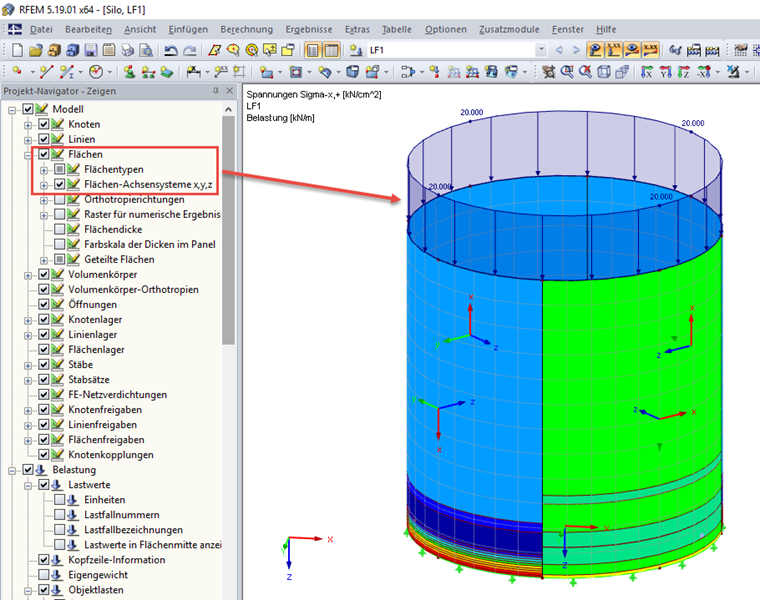

Damit an allen Flächen die korrekten Spannungen angezeigt werden, empfiehlt es sich, das lokale Achsensystem über den Projekt-Navigator - Zeigen das Flächenachsensystem anzuschalten. Dabei wird meist ersichtlich, dass die jeweiligen Flächen eine andere Drehung der Flächenachsen aufweisen als die übrigen Flächen (siehe Bild 1).

Flächenachsensystem
Flächenachsensystem
