Domanda

Posso creare o generare combinazioni di carichi paralleli per l'analisi geometricamente lineare e l'analisi del secondo ordine (comprese le imperfezioni) in RFEM?

Risposta:

Si, lo è.

Se si attiva l'opzione per creare combinazioni automaticamente in RFEM o RSTAB, le combinazioni di carico per la situazione di progetto "SLU", ad esempio, vengono impostate automaticamente secondo l'analisi del secondo ordine.

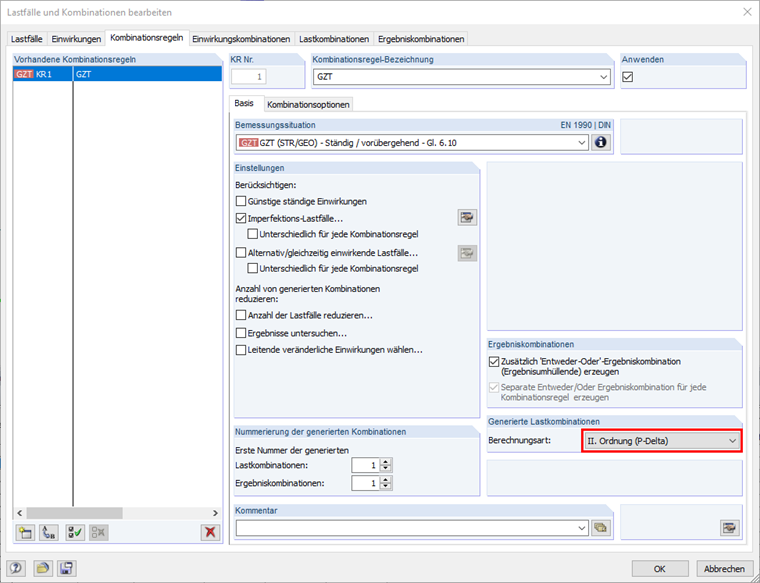

Espressione di combinazione per il calcolo secondo l'analisi del secondo ordine, inclusa l'imperfezione

In questo modo, è possibile ottenere un elenco di combinazioni di carico in base ai casi di carico definiti, che sono calcolati secondo l'analisi del secondo ordine. Può anche essere attivata la considerazione dei casi di carico delle imperfezioni.

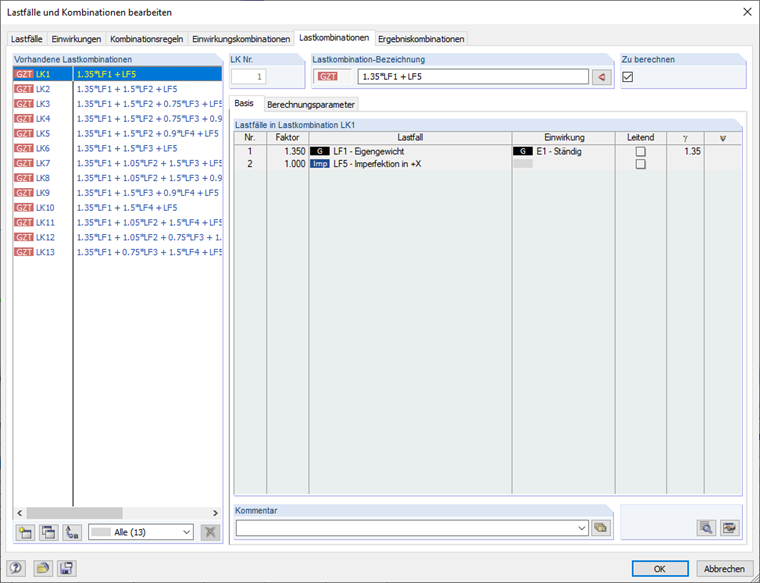

Generazione di CO con casi di carico di imperfezione

Per generare le combinazioni di carico secondo l'analisi geometricamente lineare (senza imperfezioni) oltre alle combinazioni di carico esistenti calcolate secondo l'analisi del secondo ordine inclusa l'imperfezione, è possibile creare un'altra espressione di combinazione per questo. In questa combinazione aggiuntiva, è ora possibile selezionare la situazione di progetto "SLU". Tuttavia, è possibile selezionare solo l '"analisi geometricamente lineare" come metodo di analisi e deselezionare i casi di carico dell'imperfezione.

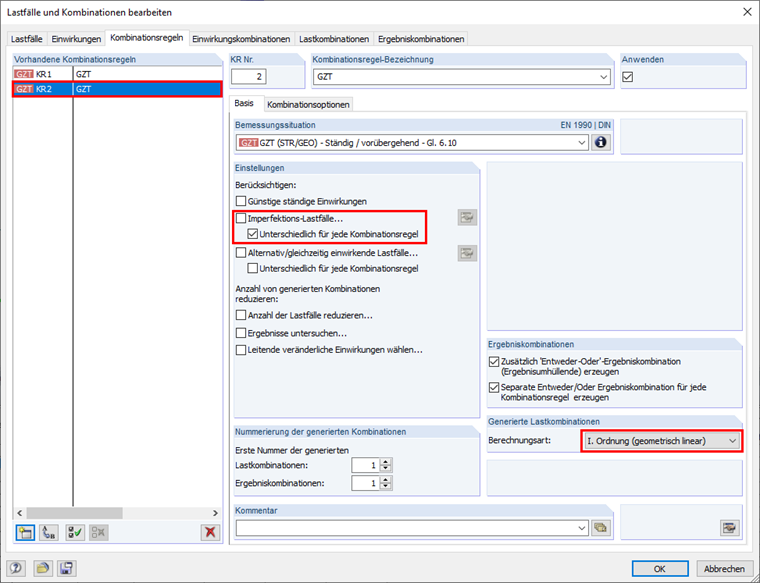

Espressione di combinazione aggiuntiva per combinazioni di carico secondo l'analisi geometricamente lineare

Espressione di combinazione aggiuntiva per le combinazioni di carico secondo Primo Schema

Di conseguenza, si ottengono le combinazioni di carico secondo l'analisi del secondo ordine inclusa l'imperfezione (contrassegnata in blu nell'immagine sotto) e le combinazioni di carico secondo l'analisi geometricamente lineare senza imperfezioni (contrassegnate in rosso nell'immagine sotto).

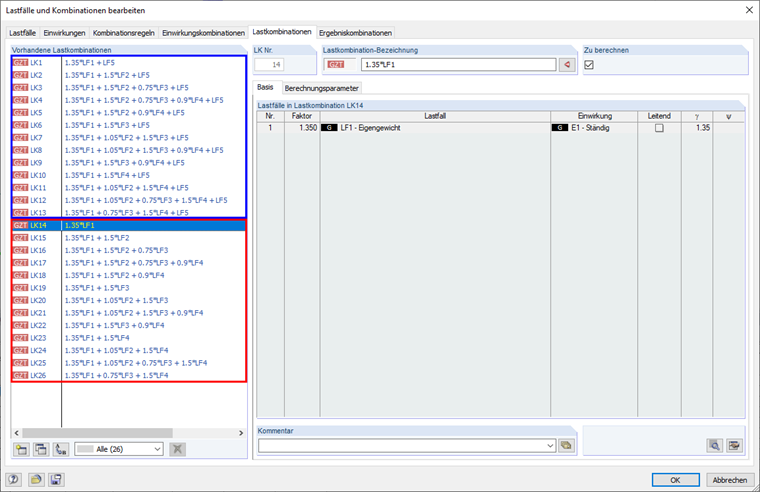

Combinazioni di carico secondo l'analisi geometricamente lineare e del secondo ordine

Questo approccio può essere utilizzato per eseguire l'analisi di stabilità secondo l'analisi del secondo ordine (compresa l'imperfezione) su una parte della struttura e secondo il metodo dell'asta equivalente o il metodo della colonna del modello sui singoli componenti strutturali, per esempio.

Opzionalmente, è anche possibile controllare la numerazione dei singoli gruppi CO in anticipo nella scheda "Espressioni di combinazione" Ad esempio, un gruppo può iniziare con CO 100 e il secondo gruppo con CO 200. In questo modo, è possibile ottenere una migliore panoramica o assegnazione dei CO.
