Pytanie

Czy mogę tworzyć lub generować równoległe kombinacje obciążeń do analizy geometrycznie liniowej i analizy drugiego rzędu (w tym imperfekcji) w programie RFEM?


Odpowiedź:
Tak, to jest.

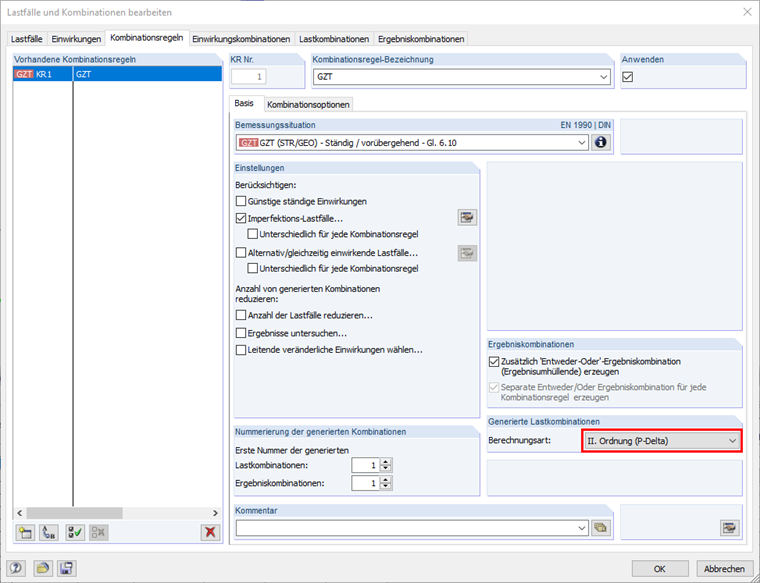

W przypadku aktywowania opcji automatycznego tworzenia kombinacji w programie RFEM lub RSTAB, na przykład kombinacje obciążeń dla sytuacji obliczeniowej „SGN” są ustawiane automatycznie zgodnie z analizą drugiego rzędu.

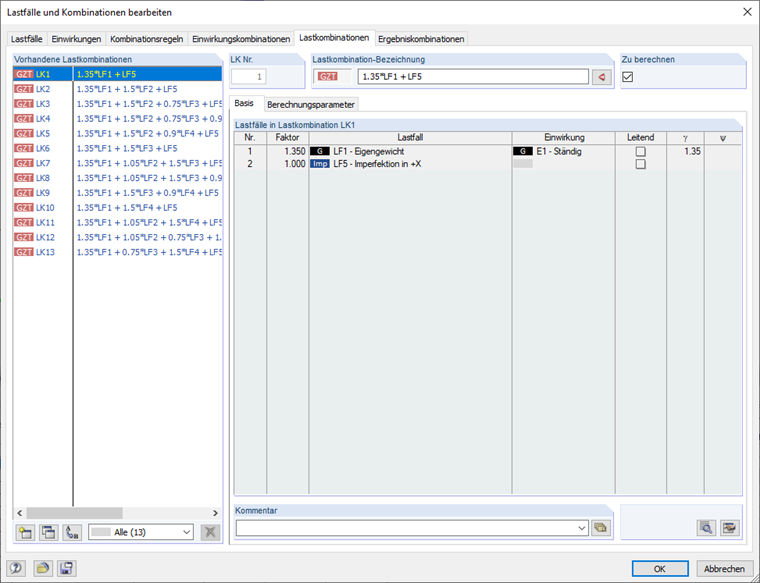

W ten sposób można uzyskać listę kombinacji obciążeń na podstawie zdefiniowanych przypadków obciążeń, które są obliczane zgodnie z analizą drugiego rzędu. Uwzględnianie przypadków obciążeń imperfekcją może być również aktywowane.

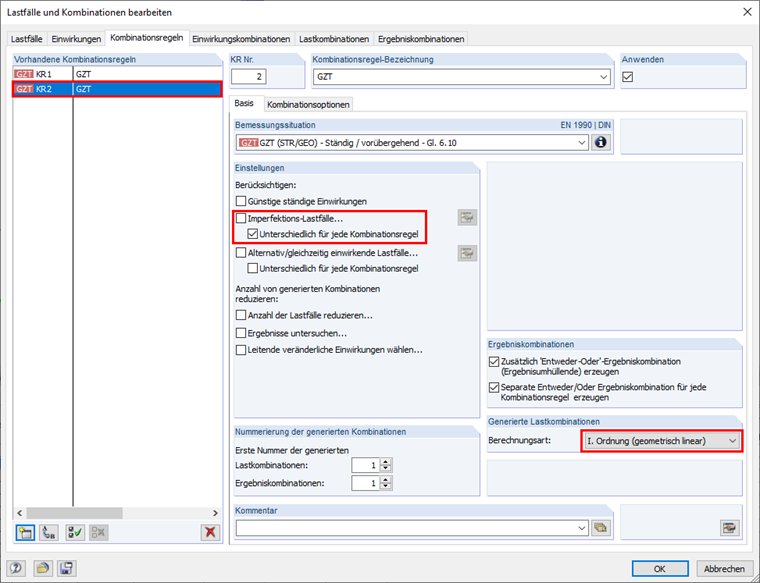

Aby wygenerować kombinacje obciążeń zgodnie z analizą geometrycznie liniową (bez imperfekcji), oprócz istniejących kombinacji obciążeń obliczonych zgodnie z analizą drugiego rzędu z uwzględnieniem imperfekcji, można w tym celu utworzyć inne wyrażenie kombinacji. W tej dodatkowej kombinacji można teraz wybrać sytuację obliczeniową „SGN”. Można jednak wybrać tylko „analizę geometrycznie liniową” jako metodę analizy i odznaczyć przypadki obciążenia imperfekcją.

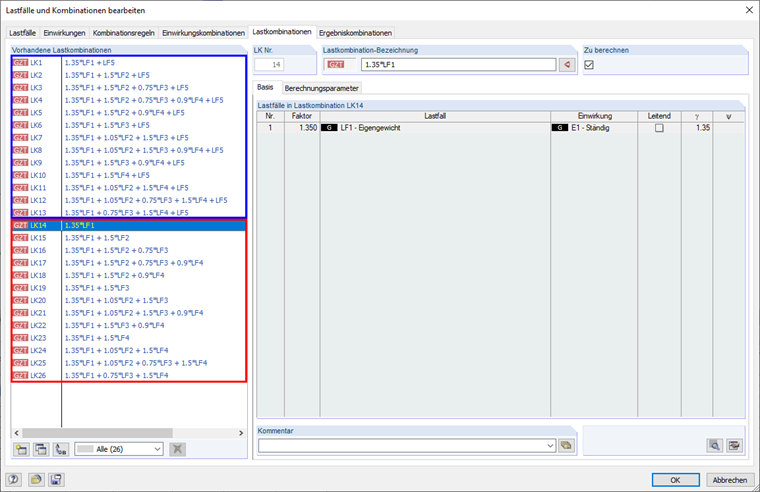

W rezultacie otrzymujemy kombinacje obciążeń zgodnie z analizą drugiego rzędu z uwzględnieniem imperfekcji (zaznaczone na niebiesko na poniższym rysunku) oraz kombinacje obciążeń zgodnie z analizą geometrycznie liniową bez imperfekcji (zaznaczone na czerwono na poniższym rysunku).


Podejście to można wykorzystać na przykład do przeprowadzenia analizy stateczności według analizy drugiego rzędu (w tym imperfekcji) na części konstrukcji oraz zgodnie z metodą prętów zastępczych lub metodą słupa modelowego na poszczególnych elementach konstrukcyjnych.

Opcjonalnie można też wcześniej kontrolować numerację poszczególnych grup KO w zakładce „Wyrażenia kombinacji” Na przykład jedna grupa może zaczynać się od KO 100, a druga grupa od KO 200. W ten sposób można uzyskać lepszy przegląd lub alokację CO.
