Risposta:

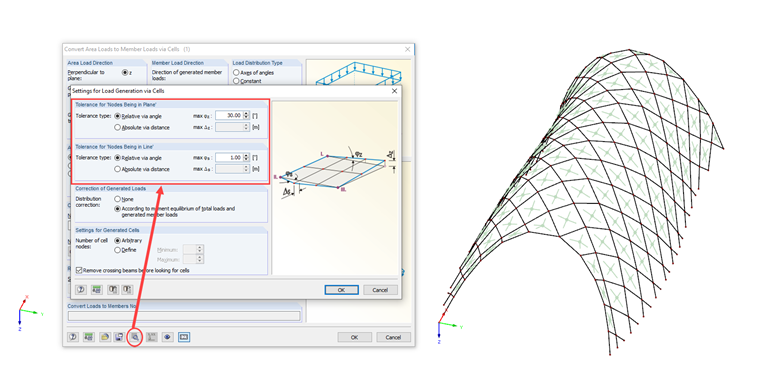

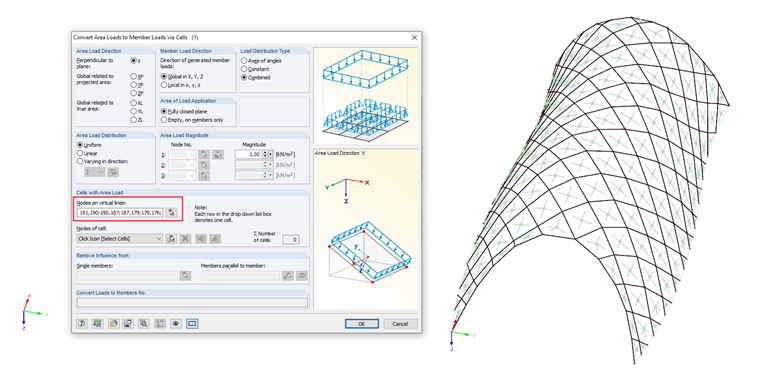

Per le strutture delle aste irregolari, possono essere utili i generatori di carico "Da carichi superficiali sulle aste tramite piano" o "tramite celle". Tuttavia, entrambe le funzioni presuppongono che i nodi delle aste si trovino su un piano. Nelle impostazioni dei generatori di carico, è possibile aumentare le tolleranze per i nodi per rilevare anche i nodi che giacciono fuori dal piano (vedi Figura 01). In combinazione con le "linee virtuali", è possibile caricare strutture anche più complesse.
Domanda
Posso utilizzare il generatore di carico anche per le aste che non poggiano su un piano?
