Odpowiedź:

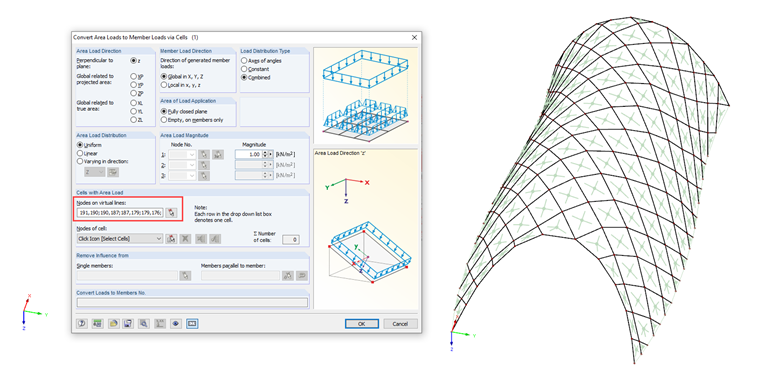

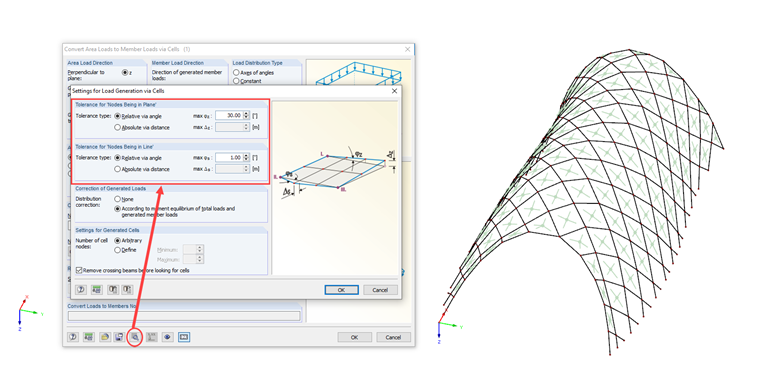

W przypadku nieregularnych konstrukcji prętowych pomocne mogą być generatory obciążeń „Od obciążeń powierzchniowych na prętach poprzez płaszczyznę” lub „Przez komórki”. Jednak obie funkcje zakładają, że węzły prętów znajdują się w jednej płaszczyźnie. W ustawieniach generatorów obciążeń można zwiększyć tolerancję dla węzłów, aby wykryć również węzły leżące poza płaszczyzną (patrz rysunek 01). W połączeniu z „wirtualnymi liniami” możliwe jest wczytywanie jeszcze bardziej złożonych konstrukcji.
Pytanie
Czy mogę użyć generatora obciążenia również dla prętów, które nie leżą w jednej płaszczyźnie?
