Antwort:

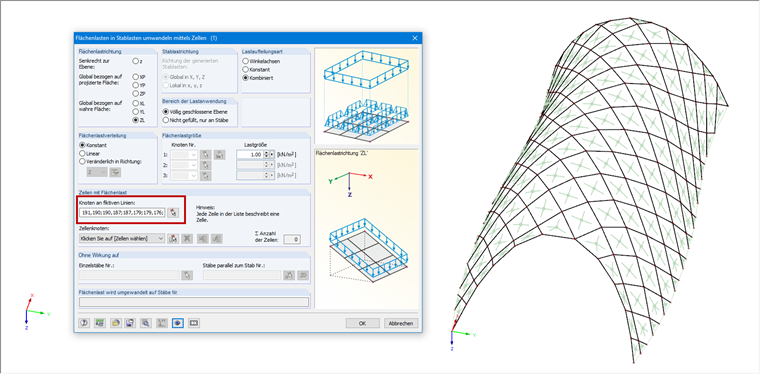

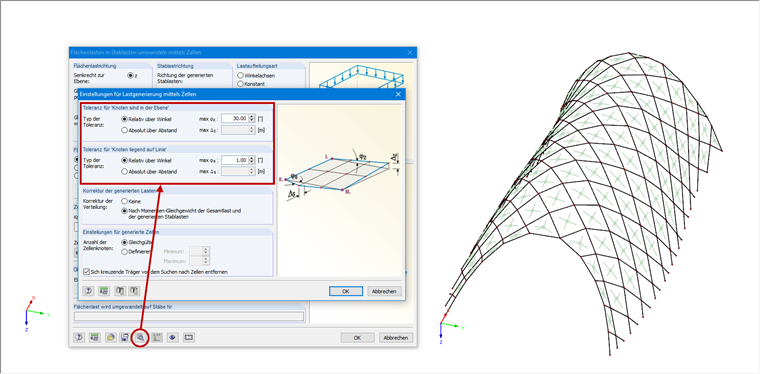

Für unregelmäßige Stabstrukturen können die Lastgeneratoren "Aus Flächenlast auf Stäbe mittels Ebene" bzw. mittels "Zellen" hilfreich sein. Beide Funktionen setzen jedoch voraus, dass die Knoten der Stäbe sich in einer Ebene befinden. In den Einstellungen der Lastgenerierer können Toleranzen für die Knoten erhöht werden, um auch Knoten zu erfassen, die außerhalb der Ebene liegen (siehe Bild 01). Im Zusammenspiel mit den "fiktiven Linien" können auch komplexere Strukturen belastet werden.
Frage
Kann ich den Lastgenerierer auch für Stäbe anwenden, welche nicht in einer Ebene liegen?
Haben Sie irgendwelche Fragen?
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:21 min
