Question

Puis-je utiliser le générateur de charges pour des barres qui ne se trouvent pas dans un seul et même plan ?


Réponse:

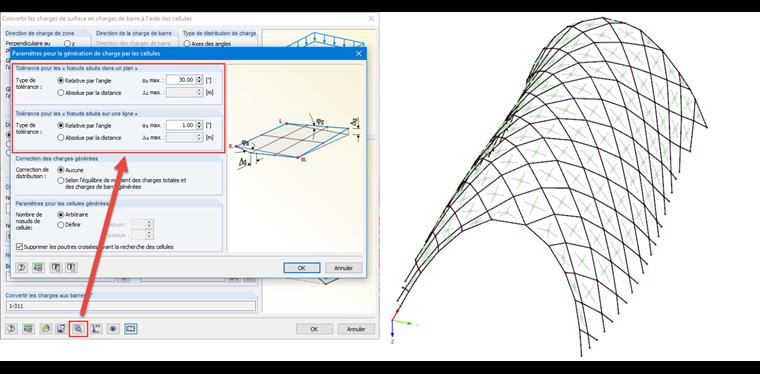

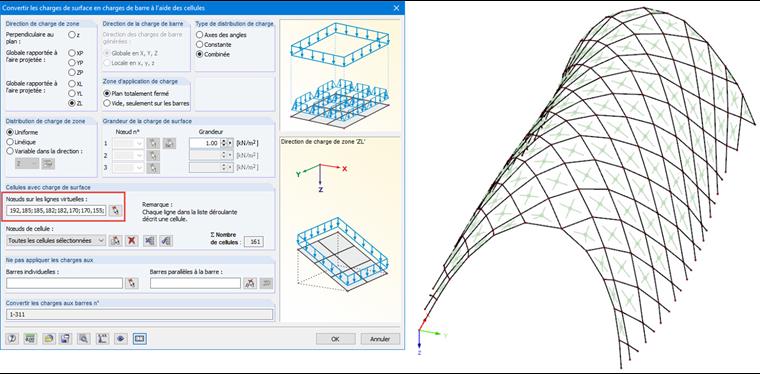

Pour les structures irrégulières composées de barres, les générateurs de charge « Convertir les charges de surface en charges de barre à l'aide des plans » ou « Convertir les charges de surface en charges de barre à l'aide des cellules » peuvent être utiles. Ces deux fonctions s'appliquent cependant uniquement aux nœuds de barres situés dans un même plan. Les paramètres des générateurs de charge permettent d'augmenter les tolérances des nœuds afin de détecter également les nœuds situés hors du plan (voir la Figure 01). Il est possible de charger des structures encore plus complexes grâce à des « lignes virtuelles ».
