Domanda

Come posso visualizzare le tensioni nei punti di tensione in RF‑STEEL Members?


Risposta:

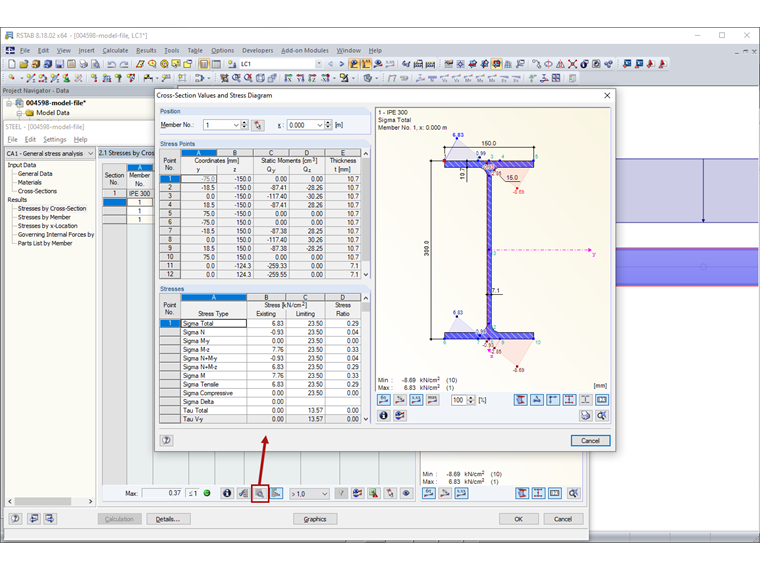

Il pulsante "Visualizzazione estesa" consente una valutazione mirata dei risultati per ciascun punto di tensione. Apre la finestra di dialogo "Proprietà della sezione trasversale e distribuzione delle tensioni" (Figura 01).

Nella sezione "Posizione", il numero dell'asta corrente e la posizione x sull'asta sono preimpostati. È anche possibile selezionare altre aste o posizioni x nell'elenco.

La sezione "Punti tensionali" elenca tutti i punti tensionali della sezione trasversale. Le colonne "Coordinate" mostrano le distanze del baricentro yez, e le colonne "Momenti statici" mostrano i momenti delle superfici di primo grado Sy e Sz. La colonna "Spessore t" mostra lo spessore della parte della sezione trasversale necessaria per la determinazione delle tensioni di taglio. Nel caso di sezioni trasversali chiuse, viene specificata l'area della cella A*, che è necessaria per la determinazione della tensione dovuta al momento torcente.

La sezione "Sollecitazioni" mostra tutte le tensioni nel punto di tensione attuale (selezionato nella sezione sopra). In questa finestra di dialogo, è anche possibile selezionare un tipo di tensione con un clic del mouse per visualizzare i diagrammi delle tensioni nel grafico.
