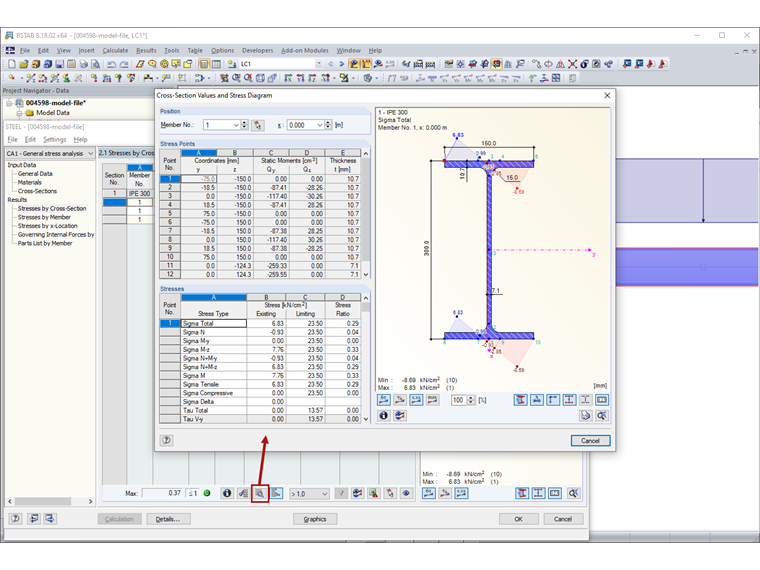

Tlačítko "Rozšířené zobrazení" umožňuje cílené vyhodnocení výsledků pro každý napěťový bod. Otevře se dialog "Průřezové charakteristiky a průběh napětí" (Obrázek 01).
V sekci "Řez" je nutné přednastavit aktuální číslo prutu a místo x na prutu. V seznamu je možné ovšem vybrat i jiné pruty nebo jiná místa x.
V sekci "Napěťové body" jsou uvedené všechny napěťové body průřezu. Ve sloupcích "Souřadnice" se uvádějí vzdálenosti težiště y a z, ve sloupci "Statické momenty" momenty ploch 1. stupně Sy a Sz. Ve sloupci "Tloušťka t" se uvádí tloušťka části průřezu, která je vyžadována pro stanovení smykových napětí. U uzavřených průřezů se uvede oblast buňky A*, která je nutná pro stanovení napětí od krouticího momentu.
V sekci "Napětí" se uvedou všechna napětí v aktuálním napěťovém bodě (je vybrán ve výše uvedené sekci). I v tomto dialogu je možné vybrat typ napětí kliknutím myší pro zobrazení jeho průběhu v grafice.
