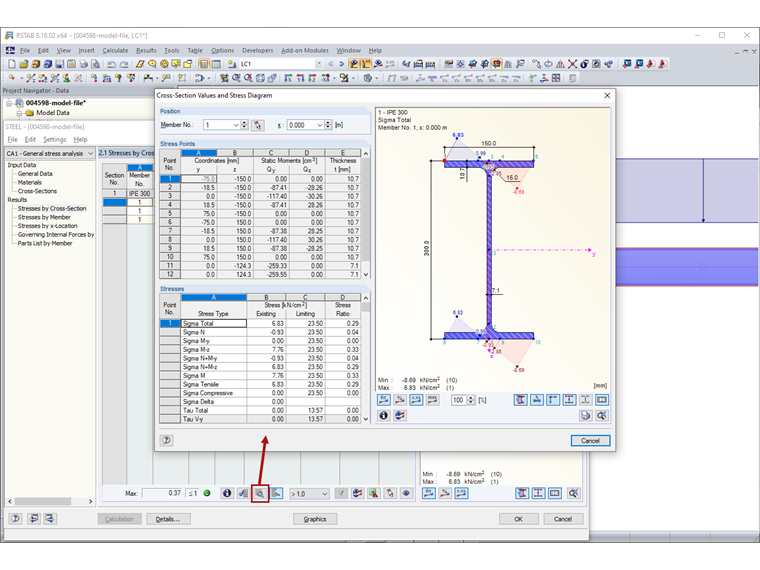

Le bouton « Affichage étendu » permet une évaluation ciblée des résultats pour chaque point de contrainte. La boîte de dialogue « Propriétés de la section et distribution des contraintes » s'ouvre (Figure 01).
Dans la section « Position », le numéro de barre actuel et l'emplacement x sur la barre sont prédéfinis. Vous pouvez également sélectionner d'autres barres ou positions x dans la liste.
La section « Points de contrainte » répertorie tous les points de contrainte de la section. Les colonnes « Coordonnées » affichent les distances entre les centres de gravité y et z et les colonnes « Moments statiques » les moments surfaciques du premier degré Sy et Sz. La colonne « Épaisseur t » affiche l'épaisseur de la section requise pour la détermination des contraintes de cisaillement. Dans le cas de sections fermées, l'aire de la cellule A* est spécifiée, ce qui est nécessaire pour la détermination de la contrainte due au moment de torsion.
La section « Contraintes » affiche toutes les contraintes au point de contrainte actuel (sélectionné dans la section ci-dessus). Dans cette boîte de dialogue, il est également possible de sélectionner un type de contrainte par un clic pour afficher les diagrammes de contrainte graphiquement.
