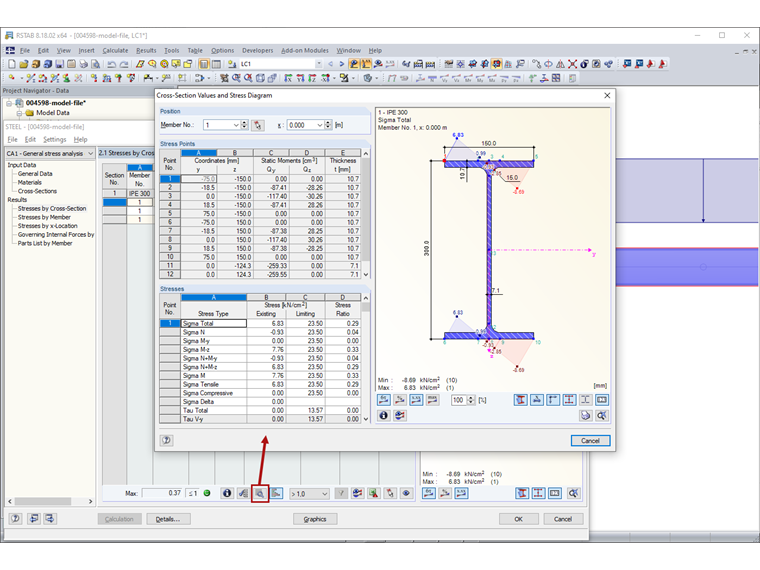

Przycisk „Rozszerzone wyświetlanie” umożliwia dokładną ocenę wyników dla każdego punktu naprężeń. Spowoduje to otwarcie okna dialogowego "Właściwości przekroju i rozkład naprężeń" (rysunek 01).
W sekcji „Pozycja“ domyślnie ustawiany jest aktualny numer pręta oraz położenie x na pręcie. Z listy można też wybrać inne pręty lub położenia x.
W sekcji „Punkty naprężeń” wyszczególnione są wszystkie punkty naprężeń w przekroju. W kolumnach „Współrzędne” wyświetlane są odległości środka ciężkościy i z, a w kolumnach „Momenty statyczne” momenty powierzchniowe pierwszego stopnia Sy iSz. W kolumnie „Grubość t” wyświetlana jest grubość części przekroju, która jest wymagana do określenia naprężeń ścinających. W przypadku przekrojów zamkniętych określane jest pole A* komórki, wymagane do określenia naprężenia skręcającego.
W sekcji „Naprężenia” wyświetlane są wszystkie naprężenia w aktualnym punkcie naprężeń (wybranym w sekcji powyżej). W tym oknie dialogowym można również wybrać typ naprężenia poprzez kliknięcie myszą, aby wyświetlić wykresy naprężeń w grafice.
