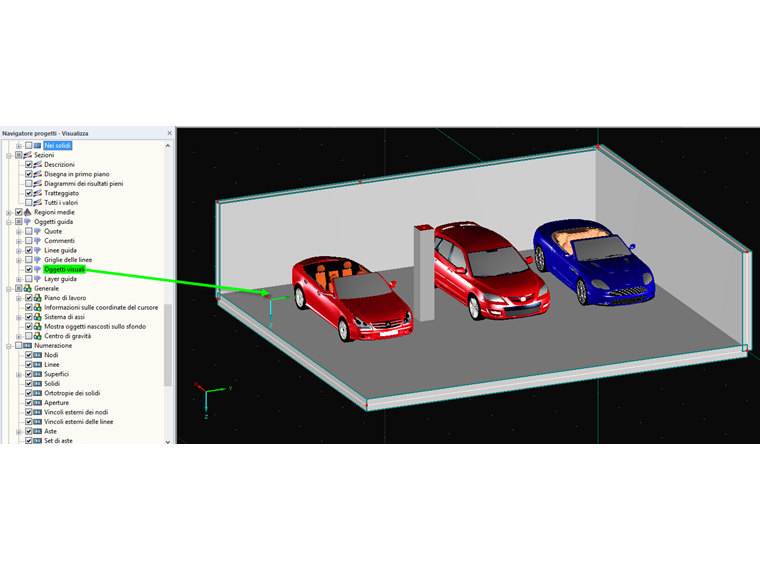

Gli oggetti visivi inseriti possono essere mostrati e nascosti in modo specifico nei programmi utilizzando il "Display Navigator". Tutti i file *.3ds possono essere utilizzati come oggetti visivi.
Inserimento di oggetti visuali in RFEM 5 e RSTAB 8

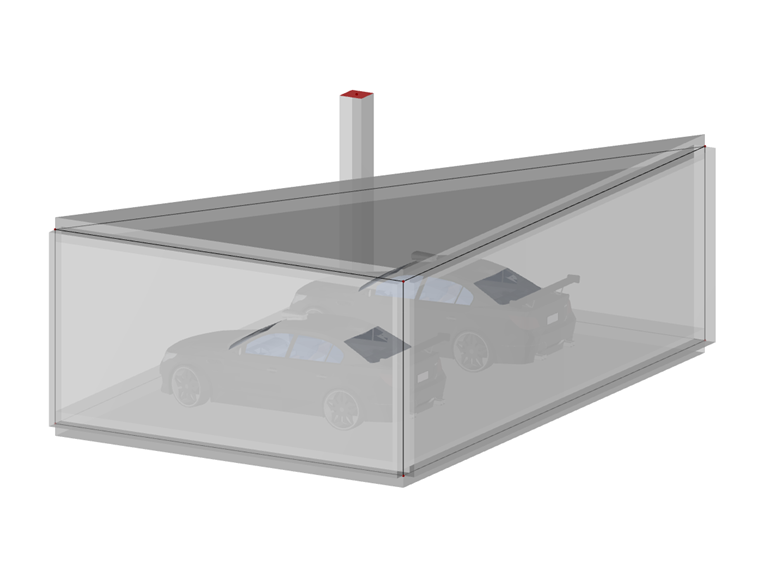

In RFEM 5 e RSTAB 8, è possibile aggiungere oggetti visivi al modello per fare un'impressione convincente sul cliente durante la presentazione del modello strutturale. Questi oggetti consentono sia ai profani che agli ingegneri di comprendere meglio le dimensioni del sistema.
