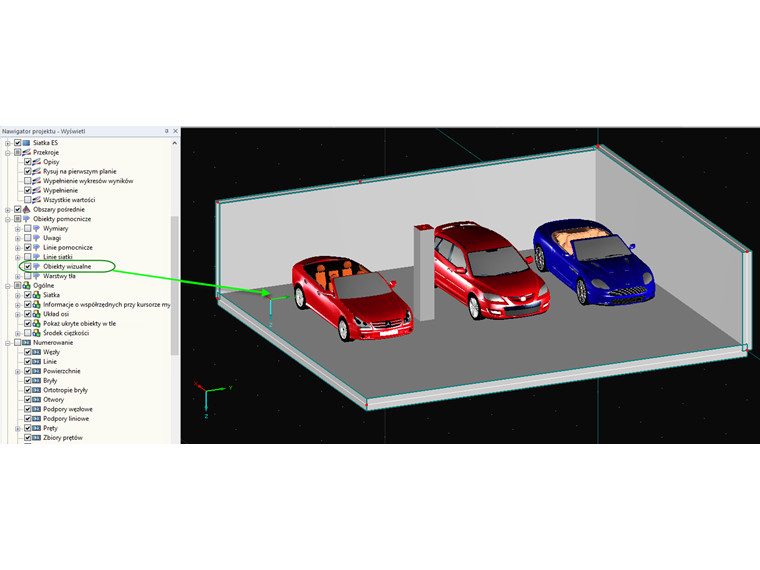

Wprowadzone obiekty wizualne można wyświetlać i ukrywać w programach za pomocą "Nawigatora wyświetlania". Wszystkie *.3ds pliki mogą być używane jako obiekty wizualne.
Obiekty wizualne

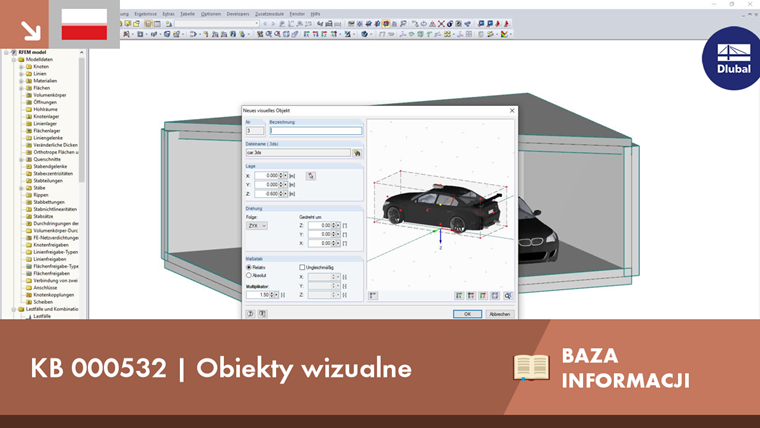

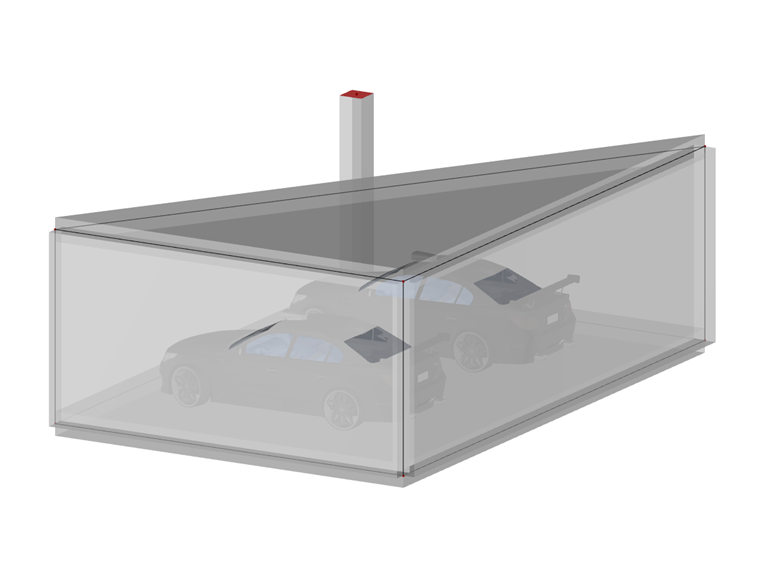

W programach RFEM 5 i RSTAB 8 można dodawać do modelu obiekty wizualne, aby wywrzeć na kliencie wrażenie podczas prezentacji modelu konstrukcyjnego. Obiekty te pozwalają zarówno laikom, jak i inżynierom lepiej zobaczyć i zrozumieć wymiary modelu.
Autor
Pan Lex jest odpowiedzialny za rozwój produktów dla konstrukcji szklanych oraz za zapewnienie jakości programu RFEM. Zapewnia również wsparcie techniczne dla naszych klientów.
